请高手帮忙解释一下调压器电机的控制图

2019-07-18 15:19发布

这个是干式调压器上的电机的控制图纸,看不明白:
第一副图是调压器电机控制原理图,第二张图片是调压器引出线的编号,包括了7J、8J、5D1、5D2四个点。
主要是看不明白电机的正转反转的回路是怎么形成的。

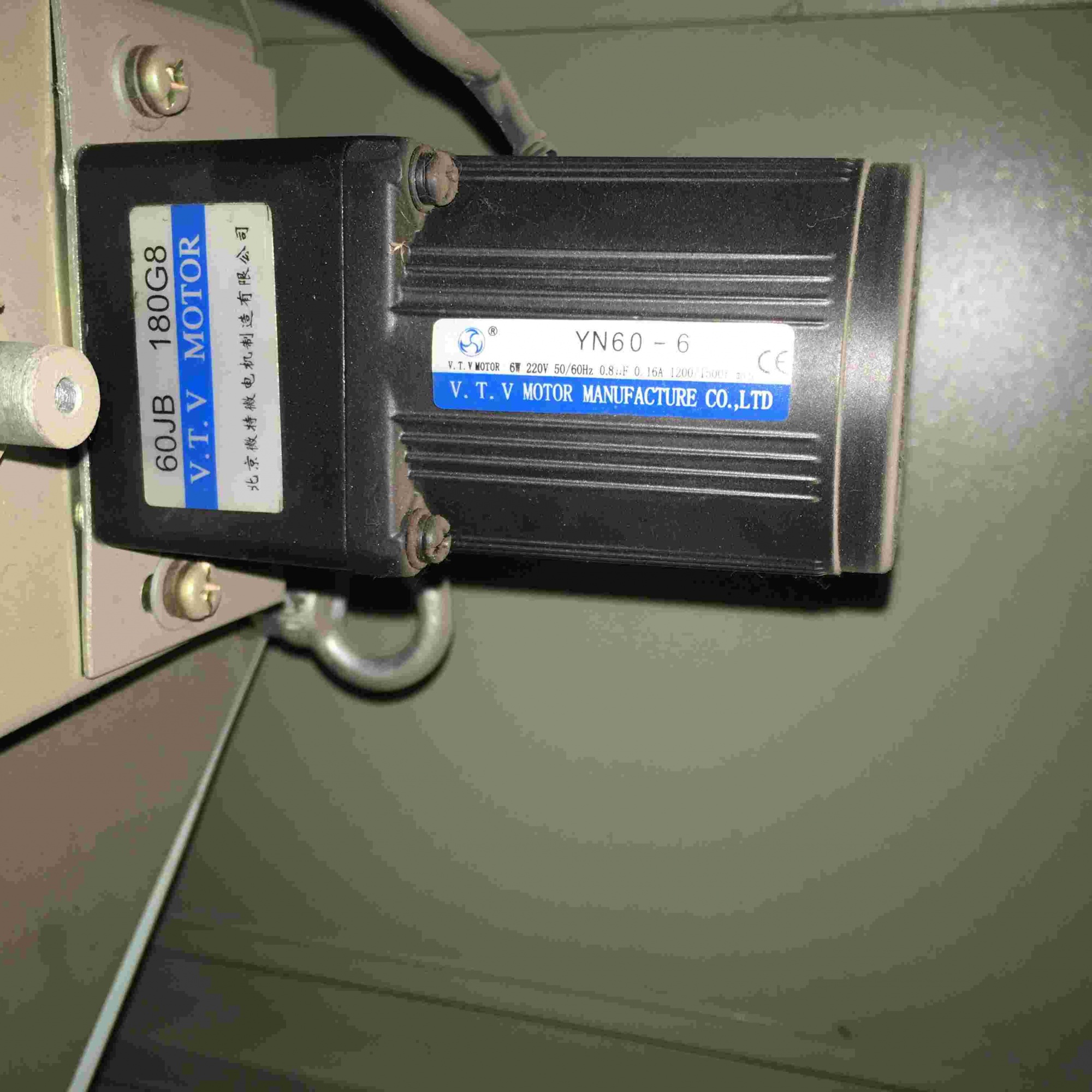

电机图片:
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
太子的空间
1楼-- · 2019-07-18 20:12
 精彩回答 2  元偷偷看……
太子的空间
2楼-- · 2019-07-19 01:12
这个应该很简单。正转时LA2通过7亅和电机线圈到N2型成回路,反转时LA2通过8”和电机线圈到N2型成回路,希望对你有帮助。
李春明
3楼-- · 2019-07-19 06:38
这个不知道是什么类型的电机  感觉电气原理非常简单
wolf44
4楼-- · 2019-07-19 10:12
太子的空间 发表于 2017-2-8 17:36
这个应该很简单。正转时LA2通过7亅和电机线圈到N2型成回路,反转时LA2通过8”和电机线圈到N2型成回路,希望对你有帮助。

您好,首先多谢您的热情解答,另外还有两个问题想详细问下,望赐教:

1. 5D1和5D2应该阁接什么线呢?在引线端子上有这两个接口。

2. 8J合的时候,感觉只有右边的线圈在回路里,左边的线圈和电容电阻都是断开的,是这样吗?
太子的空间
5楼-- · 2019-07-19 14:36
5D1和5D2处接的是起动电容
太子的空间
6楼-- · 2019-07-19 16:35
 精彩回答 2  元偷偷看……
