霍尔采集转子位置信号波形异常？

2019-07-18 15:39发布

4127 3

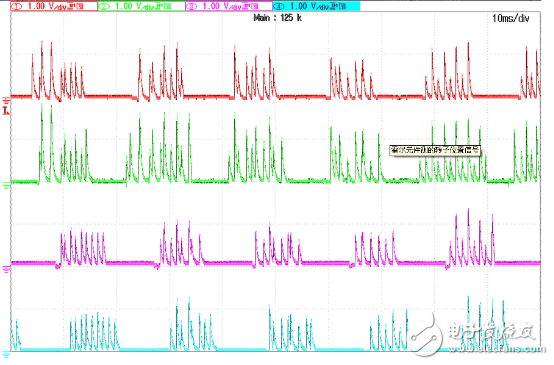

磁齿轮复合电机中的内置永磁无刷电机的内转子上用霍尔传感器采集转子位置信号，但是出来的图完全不对，不是很清楚原因，求指点。出来这种波形，是不是霍尔元件受到强磁场的干扰导致的？？


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-18 17:06

怀疑是磁场紊乱导致的

2楼-- · 2019-07-18 20:26

见见到底好不好用

3楼-- · 2019-07-18 22:45

个人意见，hall元件的安放位置很重要，位置不合适，当它不处于磁场强度最优点时，很容易不灵敏或者受干扰（这个与转子磁场强度有关，有些公司会根据自己的软件仿真出最佳的位置点，如果自己调的话是个细致活）。另外霍尔IC的驱动能力有限，一般在输出端接上拉电阻，和RC滤波器。
