LM3问题求救

2019-03-24 16:12发布

我下载了网址为:http://bbs.eeworld.com.cn/thread-290529-1-1.html的楼主写的程序,下载到自己的板子里,现象是:L3L7L5循环闪烁。当我把程序什么都不动,编译以后,所有的灯(L3-L8)常亮。修稿程序也是一样。   这是为什么呢?   紧急 此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
雨夏
1楼-- · 2019-03-24 21:30
< 呵呵不知道楼主解决没有。我明白你的问题了。我之前自己写了一个简单的led,跑完了想参考下大家写得炫的,于是也下载了这个程序,也发现你这个问题。楼主把对应1脚设为高电平的写法稍改下,如:GPIOPinWrite(GPIO_PORTD_BASE,GPIO_PIN_1,1)改为GPIOPinWrite(GPIO_PORTD_BASE,GPIO_PIN_1,~0)或者GPIOPinWrite(GPIO_PORTD_BASE,GPIO_PIN_1,2)试试看,呵呵相信你会明白怎么回事
heningbo
2楼-- · 2019-03-25 03:19
 精彩回答 2  元偷偷看……
heningbo
3楼-- · 2019-03-25 05:56
按照你说的办了,还是不行,不知道为什么
heningbo
4楼-- · 2019-03-25 10:52
雨夏
5楼-- · 2019-03-25 13:45
 精彩回答 2  元偷偷看……
David_Lee
6楼-- · 2019-03-25 14:36

原帖由 heningbo 于 2011-5-16 13:08 发表 按照你说的办了,还是不行,不知道为什么

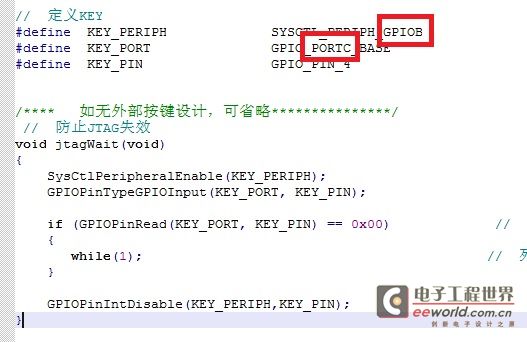

没啥大问题,小笔误而已,jtag.c的宏定义写错了一点,导致程序死在startup.s里:

;******************************************************************************
;
; This is the code that gets called when the processor receives a fault
; interrupt.  This simply enters an infinite loop, preserving the system state
; for examination by a debugger.
;
;******************************************************************************
FaultISR
        B       FaultISR


碰到这类问题,建议Debug的方式来查错,在程序中设多几个断点,看程序跑在哪里出了问题。逐步排查。最终运行效果是三个灯在那里轮流闪。

附上我用的Jtag防锁死代码,针对EK-LM3S811,复位时按住USER按键S2,程序进入JtagWait死循环的时候,Status LED会闪烁,表示在等待Jtag连接。

//防止JTAG失效,上电或者复位时按下板上的USER按键,进去此函数,板上Status LED一直闪烁。
void JtagWait(void)
{
 unsigned long i;
 SysCtlPeripheralEnable(SYSCTL_PERIPH_GPIOC);    // 使能KEY、LED所在的PC端口
 GPIOPinTypeGPIOInput(GPIO_PORTC_BASE, GPIO_PIN_4);   // 设置KEY所在管脚PC4为输入
 GPIOPinTypeGPIOOutput(GPIO_PORTC_BASE, GPIO_PIN_5 ); // 设置LED所在管脚PC5为输出
 if (GPIOPinRead(GPIO_PORTC_BASE, GPIO_PIN_4) == 0x00) // 若复位或上电时按下KEY,则进入
 {
  while(1) //死循环,以等待JTAG连接,LED闪烁
  {
   for(i=0;i<200000;i++);
   GPIOPinWrite(GPIO_PORTC_BASE, GPIO_PIN_5,GPIO_PIN_5); //点亮LED
   for(i=0;i<200000;i++);
   GPIOPinWrite(GPIO_PORTC_BASE, GPIO_PIN_5,~GPIO_PIN_5); //熄灭LED
  }
 }
 SysCtlPeripheralDisable(SYSCTL_PERIPH_GPIOC);    // 禁止KEY所在的GPIO端口
}
