本帖最后由 苦瓜你好 于 2017-8-19 20:05 编辑
购买了一个GSM模块，由于设计需求，需要吧天线改小，查找一下，发现陶瓷天线是一个不错的选择。
购买的模块如下，圈起来的是要修改的天线
天线接口如下
红 {MOD}的接地，绿 {MOD}的接A7的天线接口。
找到的陶瓷天线如下：（型号：RAINSUM公司的MD705）
假设原理图如下：
请教一下那8个接线分别代表什么呢？是天线不同频率的接口吗？
如下接法是否正确？
购买了一个GSM模块，由于设计需求，需要吧天线改小，查找一下，发现陶瓷天线是一个不错的选择。
购买的模块如下，圈起来的是要修改的天线
天线接口如下
红 {MOD}的接地，绿 {MOD}的接A7的天线接口。
找到的陶瓷天线如下：（型号：RAINSUM公司的MD705）
假设原理图如下：
请教一下那8个接线分别代表什么呢？是天线不同频率的接口吗？
如下接法是否正确？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
经过画板调试，已经解决该问题了。
最终采用的事MD1506型号的贴片天线，信号稳定，实现GSM短信发送和GPRS上网功能。

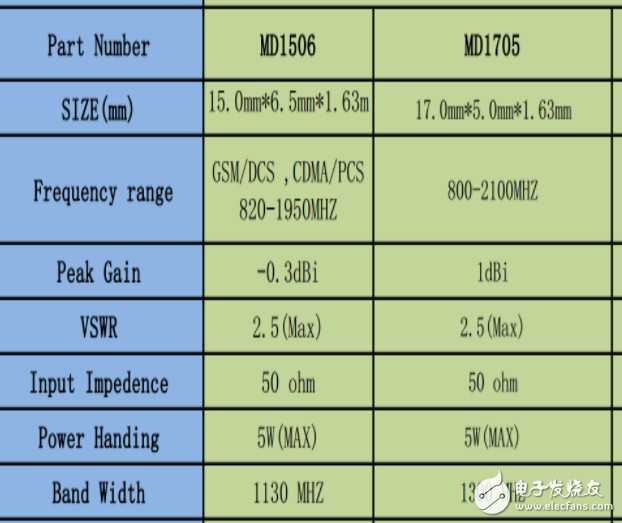

MD1705和MD1506只是频率范围不同。MD1705官方数据手册给的有点不详细，最后找到了
MD1506的数据手册，信息如下：
标注小红点的是天线接入引脚。经实验测试验证没问题。
下楼上传我画的SIM868测试板PCB。
那贴片天线其它引脚如何处理？
直接悬空处理，看了数据手册，哪些引脚是固定用的。
