懂硬件的帮解答一下,为什么功能无法实现

2019-07-18 17:00发布

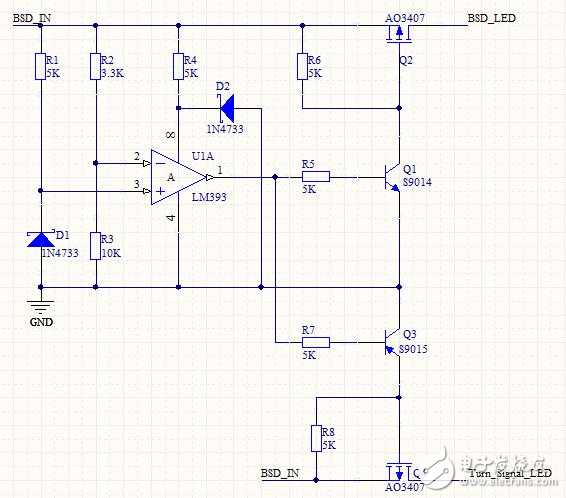

如题,该电路功能要求如下,BSD_IN端输入12V电压时,BSD_LED端无输出,Turn_Signal_LED端输出近12V电压驱动LED1,BSD_IN端输入5V电压时,BSD_LED端输出近5V电压驱动LED2,Turn_Signal_LED端无输出,电路设计如下:
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
reaper100
1楼-- · 2019-07-18 21:04
 精彩回答 2  元偷偷看……
lzchen
2楼-- · 2019-07-18 21:06
电压比较器输出端没有接上拉电阻,更改了电路之后,测试,Q1管烧了 2.png
liyong199012
3楼-- · 2019-07-19 00:00
这个电路,首先调试好,改变电压,能改比较器输出电平,再调其他的,至于输出电压控制,三极管都用NPN,MOS用P,N各一个即可。
SZ-毒孤
4楼-- · 2019-07-19 00:25
谢谢   值得学习学习
