用51单片机验证RC522和射频卡是否通讯成功,但是最基本的功能也没实现,求教各位

2019-07-18 17:13发布

       最近在用51单片机做一个关于RC522的小项目,刚开始,想先实现最基本的功能,想着刷一下卡,单片机上某一个指示灯就亮,但是现在这个功能实现不了,请教大家能不能帮忙检查一下,看看连线或者程序有什么问题?       首先是程序

#include "LPCREG.h"
#include "pindef.h"
#include "mfrc522.h"
#include <STDIO.H>
#include <string.h>
unsigned char code DefaultKey[6] = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF};
unsigned char g_ucTempbuf[20];
void InitializeSystem()
{
    P0M1 = 0x0; P0M2 = 0x0;
    P1M1 = 0x0;        P1M2 = 0x0;
    P3M1 = 0x0; P3M2 = 0xFF;
    P0 = 0xFF; P1 = 0xFF; P3 = 0xFF;
}


void main( )
{
     unsigned char status;
     InitializeSystem( );
     PcdReset();
     PcdAntennaOff();
     PcdAntennaOn();
     while ( 1 )
     {
         status = PcdRequest(PICC_REQALL, g_ucTempbuf);//寻卡
         if (status == MI_OK)
         {
              LED = 0;
         }
        else
              LED1=0;



    }
}



//端口定义放在MFRC500头文件里
sbit     MF522_NSS  =P1^3 ;                        //RC500片选
sbit     MF522_SCK  = P1^4;
sbit     MF522_SI   = P1^5;
sbit     MF522_SO   = P1^6;
sbit     MF522_RST  = P1^7;
//指示灯
sbit     LED  =    P1^0;
sbit     LED1  =    P1^1;

连线我都是按照这个定义连的

不知道为什么连最简单的都实现不了,求教各位,拜托了

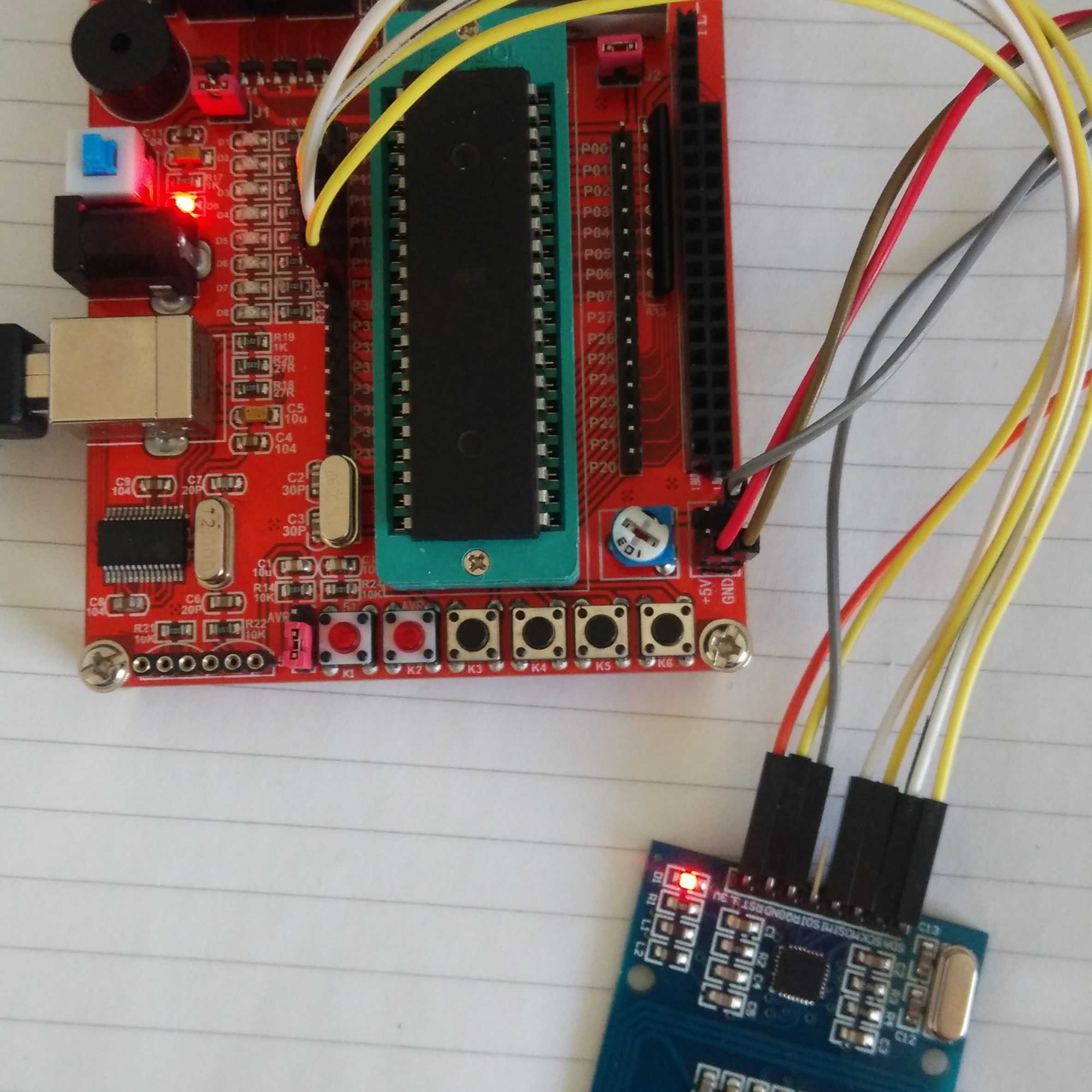

接线图 接线图
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
mhx321
1楼-- · 2019-07-18 20:37
淘宝网上卖这种模块的店家,在详情页那里提供有模块的参考程序下载链接的,你去下载看看!
zzh3301
2楼-- · 2019-07-18 22:47
 精彩回答 2  元偷偷看……
sheldor0321
3楼-- · 2019-07-19 01:41
这个最好先确认下单片机和射频那边的晶振起振没,要是没起振是检测不到卡的
zzh3301
4楼-- · 2019-07-19 01:52
sheldor0321 发表于 2016-1-19 09:36
这个最好先确认下单片机和射频那边的晶振起振没,要是没起振是检测不到卡的

麻烦问一下,晶振是否起振怎么检测啊
sheldor0321
5楼-- · 2019-07-19 04:21
zzh3301 发表于 2016-1-19 10:14
麻烦问一下,晶振是否起振怎么检测啊

上电后用示波器检测哈,正常应该是正弦波的
zzh3301
6楼-- · 2019-07-19 09:24
sheldor0321 发表于 2016-1-19 10:24
上电后用示波器检测哈,正常应该是正弦波的

实验室没有示波器,可以用万用表吗
