315M无线收发的解码方式

2019-07-18 17:28发布

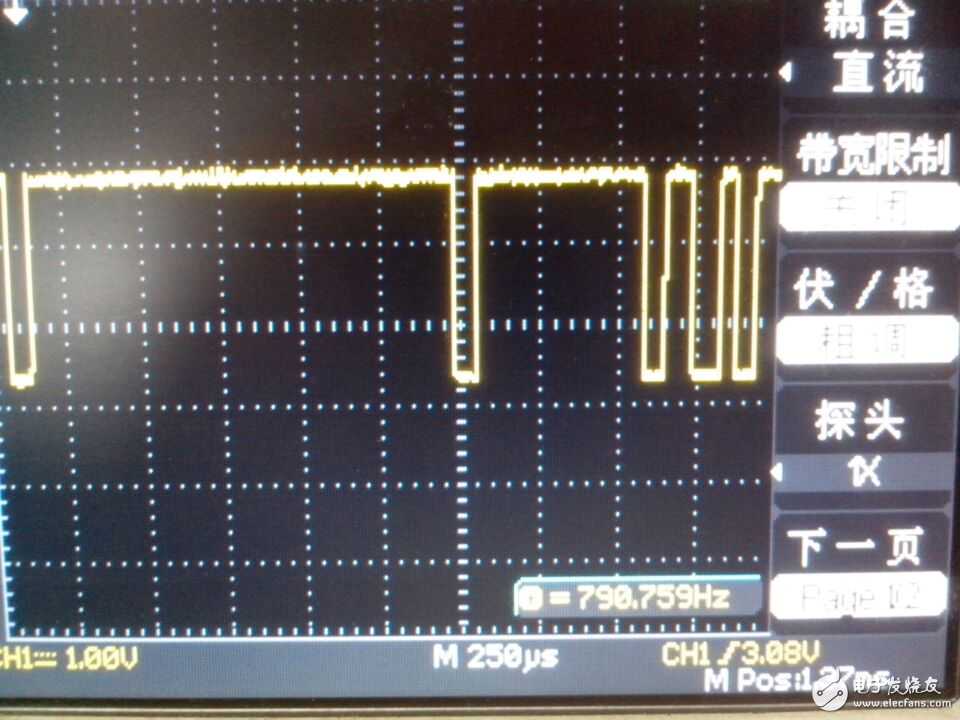

背景:上次我们的技术主管拿来了两个无线通信电路板让我学习下315M无线的收发,板子上发发送使用的是RF芯片和三极管做的模块(这个图没有,明天上图),接受使用的MAX1473模块。控制芯片使用的是ATmega88。问题:我测试了单片机控制的发送脚发送的信号波形如下图,图中可以看出,我认为这个看到的是前导码,脉冲的宽度只有100us和200u两种,事实上包括后面的数据位也是的只有这两个脉冲宽度。可是问题在于当我用示波器去看MAX1475的DATAOUT脚时常常得到的不是这样的波形,一连串的脉冲宽度都都不是这样的,差别很大,这个图忘了截了,明天再上图。而好像有几次收到了同样脉冲宽度的信号。我程序都是安发送的脉冲宽度去读取的。后来才发现错的很离谱啊。。希望有人能指点一下。
在说个我现在的对315M无线的理解。就是当单片机给发送模块的三极管高电平时模块发送315MHz的无线信号,当是低是就不发送。而接受模块就是根据有无315MHz的信号来给单片机的管脚置高或低,输入信号。不知道我这样理解有没有什么错误。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
盖茨的电脑
1楼-- · 2019-07-18 22:26
这个帖子不能沉啊。。我还在试用期。。表现好不好就看给为指教了。。{:4:}{:4:}{:4:}
盖茨的电脑
2楼-- · 2019-07-19 01:47
问题自己找了。。原来的那块板子无线接受有问题了。。

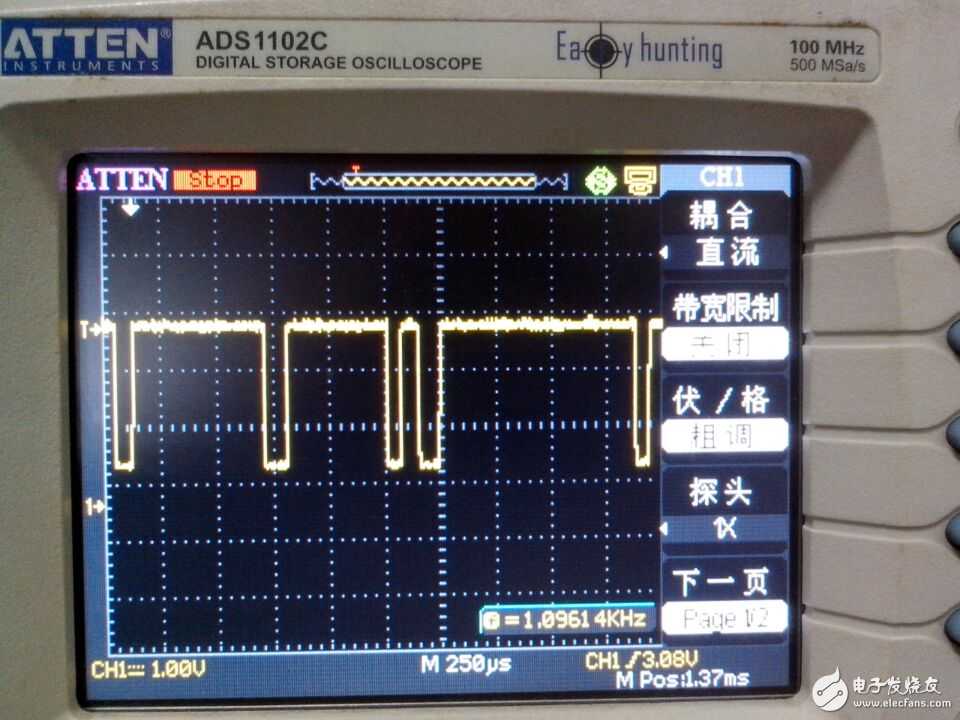

说好的今天来上图还是把图补上咯,
盖茨的电脑
3楼-- · 2019-07-19 06:05
今天怎么弄这个程序。不知道还会有什么问题。
这里我的理解有什么问题希望大家多多赐教。。谢谢了
凯达工作室
4楼-- · 2019-07-19 07:12
是在深圳哪个公司上班?
465309694
5楼-- · 2019-07-19 07:41
 精彩回答 2  元偷偷看……
盖茨的电脑
6楼-- · 2019-07-19 07:51
凯达工作室 发表于 2014-3-5 22:28
是在深圳哪个公司上班?

在上海一家小公司哦。。深圳有点远啊。。
