在之前做的基础上加了RGB565图像转灰度图，灰度图二值化，灰度图的傅里叶变换和逆变换，频谱图的显示http://www.openedv.com/forum.php?mod=viewthread&tid=270693&extra=
灰度转换采用了著名的心理学公式：Gray = R*0.299 + G*0.587 + B*0.114
二值化就在灰度转换后设置阈值
傅里叶变换是移植了网上的C语言实现二维FFT的程序，加入了部分DSP运算，未使用DSP里的FFT程序。
使用方法：
1.ov7670初始化，然后插入u盘，等待识别u盘大小
2.按key0可以开启和暂停摄像头
3.按key1为灰度处理和二值化处理（需要暂停摄像头）
灰度、二值化
3.按key_up可以JPG、BMP格式保存灰度图和二值化图
图像保存
4.按key2可以将灰度图或者二值化图进行傅里叶变换和逆变换，并显示频谱
注：程序中的傅里叶变换图像我设置的是128x128，由于内存关系最大支持128x256的图像
进行傅里叶变换的图像的长宽必须是2的n次方，如2、4、8、32、64、128、256等。
傅里叶变换数据

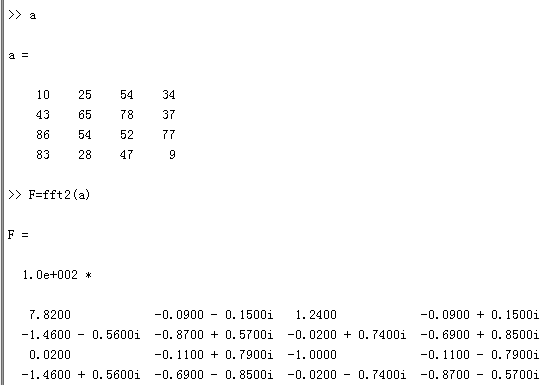

MATLAB数据
测试图像
MATLAB图像
拍照图像傅里叶变换
实验42 照相机实验fftDSP.zip
(18.37 MB, 下载次数: 1911)
2018-5-31 12:53 上传
点击文件名下载附件
灰度转换采用了著名的心理学公式：Gray = R*0.299 + G*0.587 + B*0.114
二值化就在灰度转换后设置阈值
傅里叶变换是移植了网上的C语言实现二维FFT的程序，加入了部分DSP运算，未使用DSP里的FFT程序。
使用方法：
1.ov7670初始化，然后插入u盘，等待识别u盘大小
2.按key0可以开启和暂停摄像头
3.按key1为灰度处理和二值化处理（需要暂停摄像头）
3.按key_up可以JPG、BMP格式保存灰度图和二值化图
4.按key2可以将灰度图或者二值化图进行傅里叶变换和逆变换，并显示频谱
注：程序中的傅里叶变换图像我设置的是128x128，由于内存关系最大支持128x256的图像
进行傅里叶变换的图像的长宽必须是2的n次方，如2、4、8、32、64、128、256等。
实验42 照相机实验fftDSP.zip
(18.37 MB, 下载次数: 1911)
2018-5-31 12:53 上传
点击文件名下载附件
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
cool
