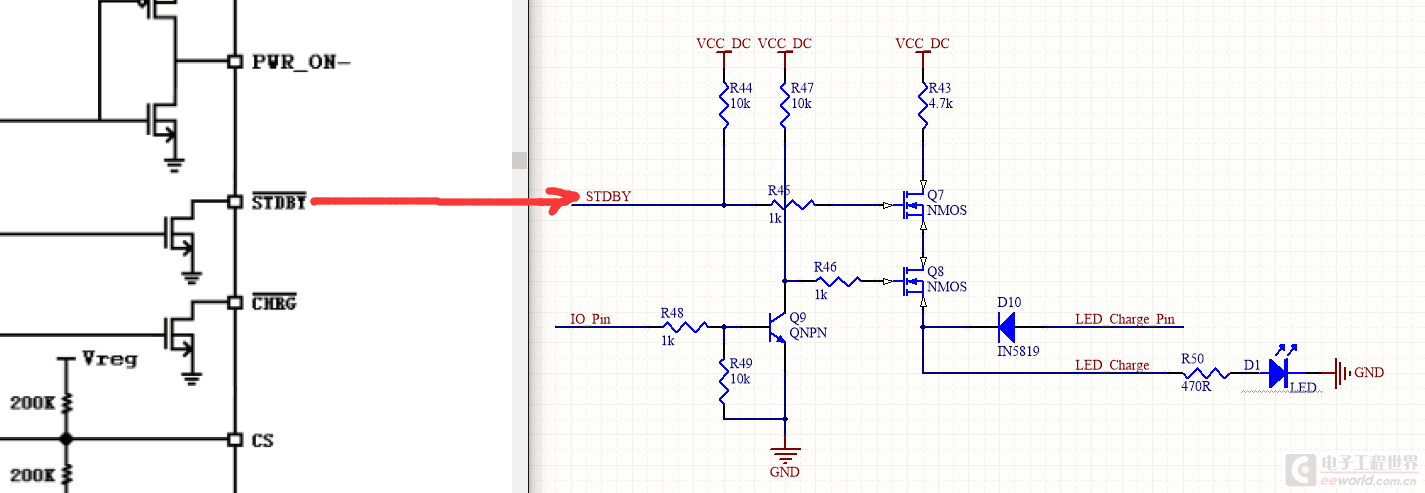

直接上图：
图中的VCC_DC为12V，充电的时候才有电压，STDBY为充电芯片的状态指示管脚，充满时最左边的那个mos管会导通。我想实现的是：在充电的时候主板没开机的由充电芯片来控制图中的LED状态，充满了会灭掉；在充电的时候主板开机后，由mcu的IO口(IO_pin)来控制那个led的状态；在不充电的时候主板开机单片机任然可以控制通过IO口(LED_Charge_Pin)控制這个led灯的亮灭。图上这种做法合理吗
此帖出自小平头技术问答
图中的VCC_DC为12V，充电的时候才有电压，STDBY为充电芯片的状态指示管脚，充满时最左边的那个mos管会导通。我想实现的是：在充电的时候主板没开机的由充电芯片来控制图中的LED状态，充满了会灭掉；在充电的时候主板开机后，由mcu的IO口(IO_pin)来控制那个led的状态；在不充电的时候主板开机单片机任然可以控制通过IO口(LED_Charge_Pin)控制這个led灯的亮灭。图上这种做法合理吗
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
“图中的VCC_DC为12V，充电的时候才有电压”。不充电时，VCC_DC是什么状态？若是开路，则你的设想可以实现(还要考虑LED_Charge_Pin驱动能力)，若是短路到地，那么LED_Charge_Pin信号将通过两支MOS管内部寄生二极管短路到地。
不充电时VCC_DC是开路 就相当于拔掉了充电器， LED_Charge_Pin就是单片机的IO口
“LED_Charge_Pin就是单片机的IO口”
某些单片机IO口上拉能力很弱，甚至点亮LED都困难(发光暗淡)。
当然也有单片机上拉能力相当强。
从图中可见，Q7、Q8组成“与 ” 功能，LED的亮灭由STDBY及 IO_PIN两个信号共同控制。
但LED_Charge_Pin （如果亦为MCU引脚）就无法控制LED了，是多是在拉电流时，给LED提供电流，即与前电路起到 “ 或 ” 功能。
