本帖最后由 水清沙白 于 2019-6-27 20:04 编辑

IOT Board Plus (为潘多拉开发板换“芯”)

IoT Board 开发板，俗称潘多拉，是 RT-Thread 联合正点原子推出的一块多功能的 IOT 板卡，并提供丰富的例程和资源。东西是好，可是内部资源在运行了综合例程或者一些复杂的应用后，捉襟见肘。这样的情况遇到好几次，可谓是“苦秦久矣”，因此产生出换个资源大一点的 CPU 的想法。下面记录下过程。

步骤

因为 STM32L496VG 的引脚、时钟都和 L475 一致，但 Flash 有 1M，RAM 320K，是一个比较合适的选择，所以决定使用 STM32L496VG 。

• 更换新的 CPU


首先在 X 宝的 ST 旗舰店购买了两块 STM32L496VG 的芯片，差不多 50 大洋一块。之所以买两块，是对自己的焊工没有信心，多一块备用。

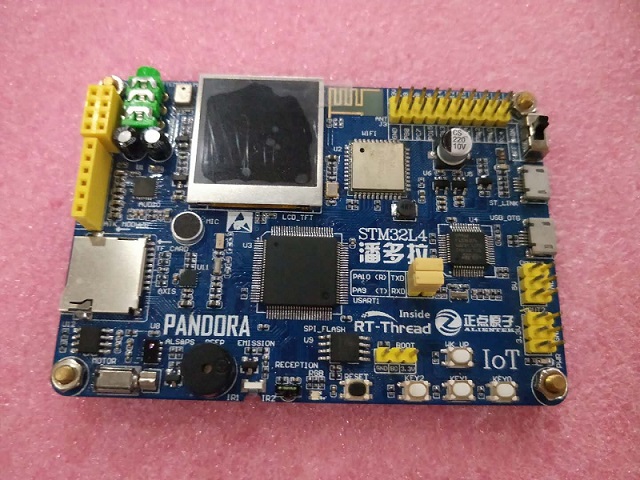

更换过程是小伙伴帮忙的，分分钟就搞定，干净利落，下面是更换后的靓照：

• 修改工程默认的芯片型号


打开 RT-Thread_IoT_SDKexamples1_basic_led_blink 路径下的 project.uvprojx 工程文件，修改芯片型号为 STM32L496VGTx，如下图所示：

• 修改启动文件


移除 STM32L4xx_HAL_Driver 分组下 L475 的启动文件，并添加 L496 的启动文件 startup_stm32l475xx.s，如下图。那么，问题来了，496 的启动文件哪里找？很简单，其实跟 475 的启动文件在同一级目录下————RT-Thread_IoT_SDKlibrariesCMSISDeviceSTSTM32L4xxSourceTemplatesarm，默认的 GCC、KEIL、IAR的分部都有。

这点让我严重怀疑，是不是他们早就发现资源不够用了，悄悄咪咪的更换了 L496 的芯片，不告诉我们！！！

• 修改全局芯片的宏定义


完成上述两个步骤，还需要改一下工程里芯片的定义，如下图所示。默认是 L475 的信号，修改为 STM32L496xx，这点对熟悉 STM32 的人来说，应该都不陌生。

• 编译和运行


完成上面步骤，直接编译：0 Error(s), 0 Warning(s)；然后下载，连上串口，一气呵成。

程序顺利运行，红 {MOD} LED 开始闪烁，打开串口，会打印下面的信息：

1. | /

2. - RT -     Thread Operating System

3. / |      4.0.1 build Jun 25 2019

4. 2006 - 2019 Copyright by rt-thread team

5. [D/main] led on, count: 1

6. msh >[D/main] led off

7. [D/main] led on, count: 2

8. [D/main] led off

9. [D/main] led on, count: 3

10. [D/main] led off

11. [D/main] led on, count: 4

12. [D/main] led off

13. [D/main] led on, count: 5

14. [D/main] led off

15. [D/main] led on, count: 6

16. [D/main] led off

复制代码

• 修改 RAM 大小


此时，虽然程序运行了，但是可用的动态内存并没有变，因为 RAM 大小使用的还是旧的 L475 的配置。打开 board.h 头文件，修改第 26 行 STM32_SRAM_SIZE 大小为 320，如下，再次编译下载，动态内存已经是预期的 320K 了。

1. #define STM32_SRAM_END          &__ICFEDIT_region_IRAM1_end__

2. #else

3. #define STM32_SRAM_SIZE         320

4. #define STM32_SRAM_END          (0x20000000 + STM32_SRAM_SIZE * 1024)

5. #endif

复制代码后记

IOT Board 的 SDK 集成度比较高，L496 和 L475 的时钟、外设等一致，换芯片几乎没有什么软件的成本，但是更大的资源就可以意味着可以随意祸祸，玩点高难度的。上面的步骤直接在工程里改，好处是简单直观，一看就懂，但是弊端是过程略显粗暴，每次重新生成工程后配置会被还原，优雅的做法还是应该修改模板文件以及工程的 SConscript 脚本。
