前几天买了原子的OV7725不带FIFO的摄像头模块，回来移植到了自己的开发板上（板子是别的商家的）。图像显示是不正常的，图像被扭曲成一条一条的，在LCD上面像LED广告屏的字体一样滚动地显示。完全不能看。
像这样：
在这里问问，原子提供的例程是不是已经在ILI9341的屏幕上测试过并确认没有问题？出现上面2图中的现象，可能会是什么原因？
另外多说一句，原子提供的程序实在是有点乱了，经常是好几种芯片共用一个初始化或者配置函数，显得特别凌乱
像这样：
在这里问问，原子提供的例程是不是已经在ILI9341的屏幕上测试过并确认没有问题？出现上面2图中的现象，可能会是什么原因？
另外多说一句，原子提供的程序实在是有点乱了，经常是好几种芯片共用一个初始化或者配置函数，显得特别凌乱
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
我这块板是F4的。LCD之前显示BMP也是正常的，在这个基础上我把配套的ov7725驱动代码移植过来，LCD显示就像上面两张图一样了

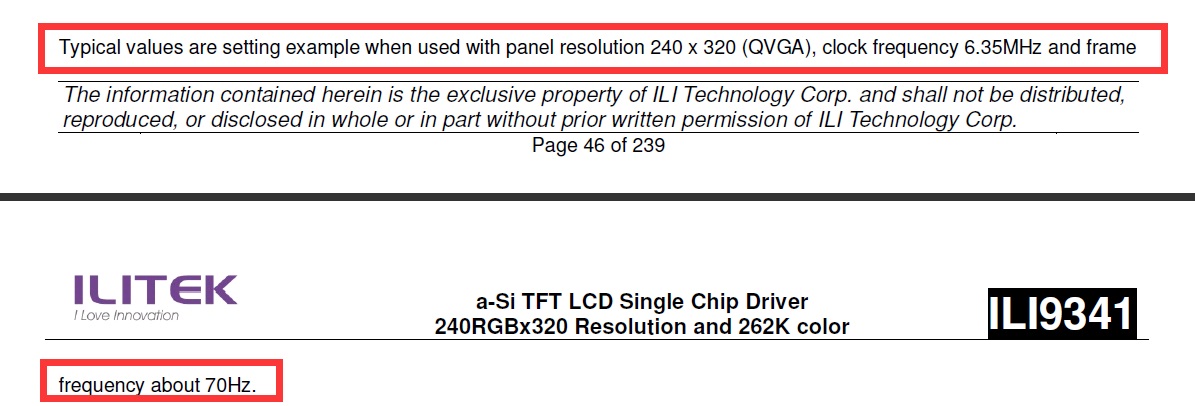

我想到一种很大的可能性。是不是DMA传输的速度太快，LCD屏幕跟不上了呢。从原子提供的OV7725（不带FIFO）的驱动代码来看，是直接用DMA将DCMI抓到的数据直接传输给LCD的GRAM。而ILI9341的手册里面提到操作速度是：240*320 QVGA 。6.35M时钟频率。帧频率70hz.
ILI9341的WR频率，绝对不止6.35M，33M都可以正常工作
