本帖最后由 Chris赵旭 于 2018-10-22 20:36 编辑
第一次在原子论坛发帖，请各位多多支持！
现在有STM32F429+自制TFT驱动板(参考原子7寸屏驱动电路)+7寸裸屏显示问题。
现在屏幕显示不正确，下方有视频可以看显示问题，程序使用HAL库——实验14 LTDC LCD（RGB屏）实验，屏幕中间水平线为界，上半部分不正常，下半部分显示清晰，左半部分有从上至下一条细线也不正常，不知是什么原因造成，请各位网友大神帮忙解答下，非常感谢！！

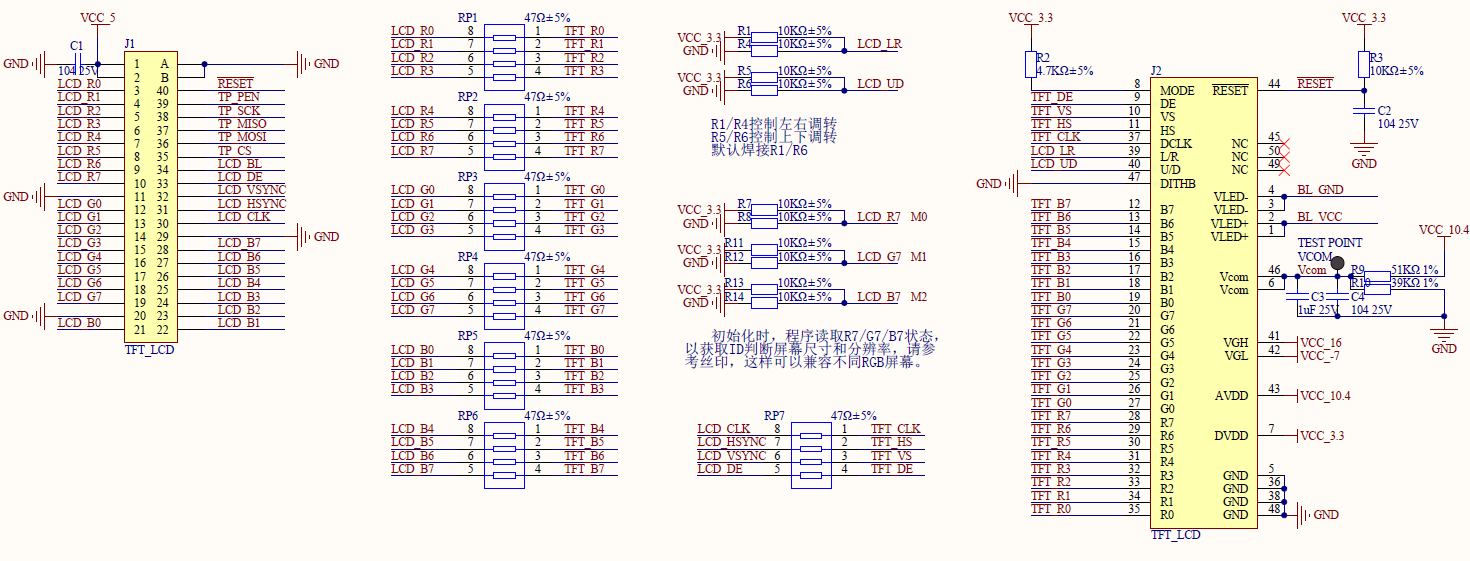

附上原理图：
附上核心板原理图：
附上裸屏数据手册：
97-2.6普清规格书.pdf
(566.4 KB, 下载次数: 42)
2018-10-22 16:43 上传
点击文件名下载附件
附上问题视频：
第一次在原子论坛发帖，请各位多多支持！
现在有STM32F429+自制TFT驱动板(参考原子7寸屏驱动电路)+7寸裸屏显示问题。
现在屏幕显示不正确，下方有视频可以看显示问题，程序使用HAL库——实验14 LTDC LCD（RGB屏）实验，屏幕中间水平线为界，上半部分不正常，下半部分显示清晰，左半部分有从上至下一条细线也不正常，不知是什么原因造成，请各位网友大神帮忙解答下，非常感谢！！
附上原理图：
附上核心板原理图：
附上裸屏数据手册：
97-2.6普清规格书.pdf
(566.4 KB, 下载次数: 42)
2018-10-22 16:43 上传
点击文件名下载附件
附上问题视频：
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
换个屏试试吧
如何检查？
我用的是阿波罗F429板子，只是外接了自己做的RGB驱动板+TFT液晶裸屏(和原子7寸800x480触摸屏引脚一致)，跑的是开发板带测试程序，自己做的驱动板完全抄原子7寸屏幕的驱动电路(省略触摸电路)，各个测试的电压点均正确。
