stm32f4 通过DMA接收24位I2S数据 如何配置

2019-07-20 01:55发布

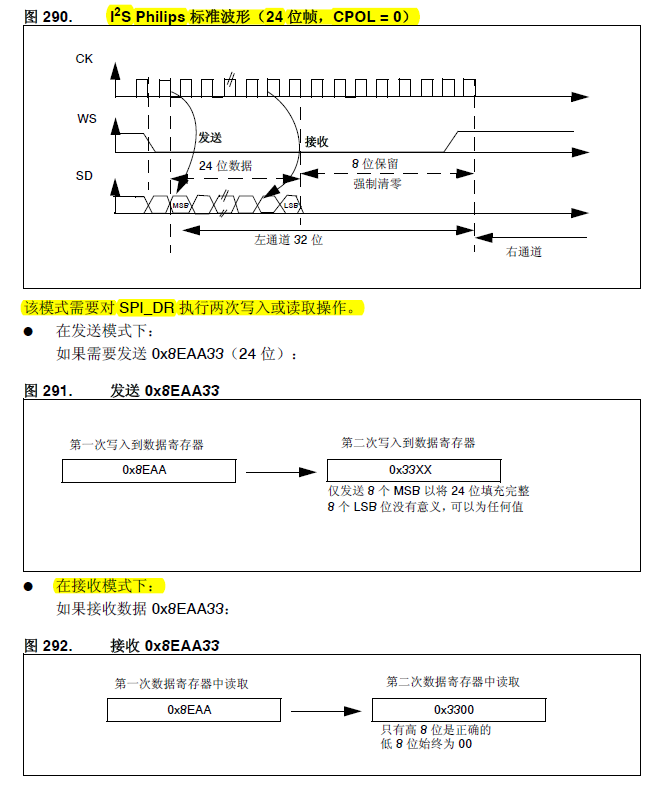

打算通过DMA接收24位I2S数据,stm32参考手册(中文版)p748,描述如下: I2S接收24位数据 I2S接收24位数据

也就是通过两次读操作来接收数据,I2S数据缓存是16位的。

在配置DMA时,如果将外设(I2S数据存储器)数据长度设为Word,存储器设成Word,程序如下:

/*定义中断和DMA配置变量*/
  NVIC_InitTypeDef NVIC_InitStructure;
  DMA_InitTypeDef  DMA_InitStructure;
  /* Enable DMA clock */
  RCC_AHB1PeriphClockCmd(DMA_STREAM_CLOCK, ENABLE);
  /* Reset DMA Stream registers (for debug purpose) */
  DMA_DeInit(DMA_STREAM);
  /* Check if the DMA Stream is disabled before enabling it.*/
  while (DMA_GetCmdStatus(DMA_STREAM) != DISABLE)
  {
  }
  /*清空STREAM上所有中断标志,(见main.h,DMA_STREAM==DMA1_Stream2)*/
  DMA_ClearITPendingBit(DMA_STREAM,DMA_IT_FEIF2|DMA_IT_DMEIF2|DMA_IT_TEIF2|DMA_IT_HTIF2|DMA_IT_TCIF2);
  /* Configure DMA Stream */
  DMA_InitStructure.DMA_Channel = DMA_CHANNEL;                             /*DMA1 数据流2 通道0 SPI3RX*/
  DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&I2Sx->DR;          /*外设地址是I2S3的数据寄存器*/
  DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)&buf0;               /*存放DMA数据的内存地址*/
  DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;                  /*传输方向外设到存储器*/
  DMA_InitStructure.DMA_BufferSize = (uint32_t)BUFFER_SIZE;                /*数据传输量*/
  DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;         /*外设非增量模式,即外设地址不会增加*/
  DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;                  /*存储器增量模式*/
  DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Word;  /*外设数据长度*/
  DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Word;          /*存储器数据长度*/
  DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;                          /*循环模式*/
  DMA_InitStructure.DMA_Priority = DMA_Priority_High;                      /*优先级设为高*/
  DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;                   /*不使用FIFO模式*/
  DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_Full;            /*设置FIFO阈值,未开启,这里随便设无所谓*/
  DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;              /*储存器突发传输配置*/
  DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;      /*外设突发传输配置*/
  DMA_Init(DMA_STREAM, &DMA_InitStructure);                                /*初始化DMA数据流*/

  DMA_DoubleBufferModeConfig(DMA_STREAM,(uint32_t)&buf1,DMA_Memory_0);/*双缓冲模式配置*/
  DMA_DoubleBufferModeCmd(DMA_STREAM,ENABLE);                                 /*双缓冲模式开启*/

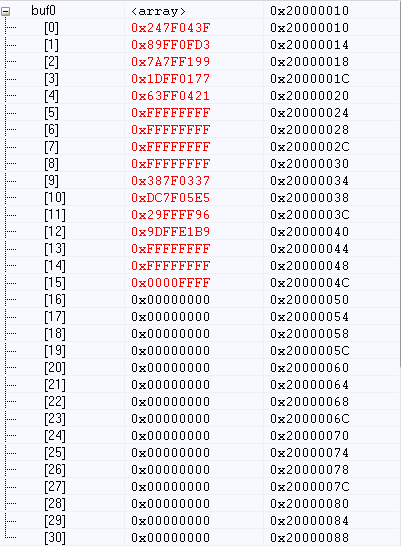

运行后缓存里的内容:

DMA只读取了一次,只有16位的数据;
如果将如果将外设(I2S数据存储器)数据长度设为HalfWord,存储器设成Word,结果就是缓存里只装了一半的数据,如下图:
缓存2 缓存2

无论怎么设置,似乎DMA只读取了一次,只传输16位的数据。如果要像参考手册上写的那样读两次I2S数据存储器,该如何配置DMA?



友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
正点原子
1楼-- · 2019-07-20 02:31
 精彩回答 2  元偷偷看……
鱼则则
2楼-- · 2019-07-20 07:50
 精彩回答 2  元偷偷看……
鱼则则
3楼-- · 2019-07-20 12:27
正点原子 发表于 2016-3-29 11:11
以16位读取,读2次,然后软件上做处理,将2个16位合并为一个24位.

那DMA应该全设置成HalfWord?
依宝
4楼-- · 2019-07-20 14:27
楼主,我暂时没用DMA来接收数据,直接定义一个数组收,我也是24位的,连着收两次的话,中间要不要加判断,如果不加判断,我怎么知道低16位已经更新完成
ghqiloveu
5楼-- · 2019-07-20 18:45
 精彩回答 2  元偷偷看……
sbitxihc0616
6楼-- · 2019-07-20 21:13
 精彩回答 2  元偷偷看……
