C8051F583的数字供电(VDD)和模拟供电(VDDA)的问题？

2019-03-24 17:03发布

请教：
C8051F583，VDD(PIN4)和VDDA(PIN5)，是内部供电的，对吗？

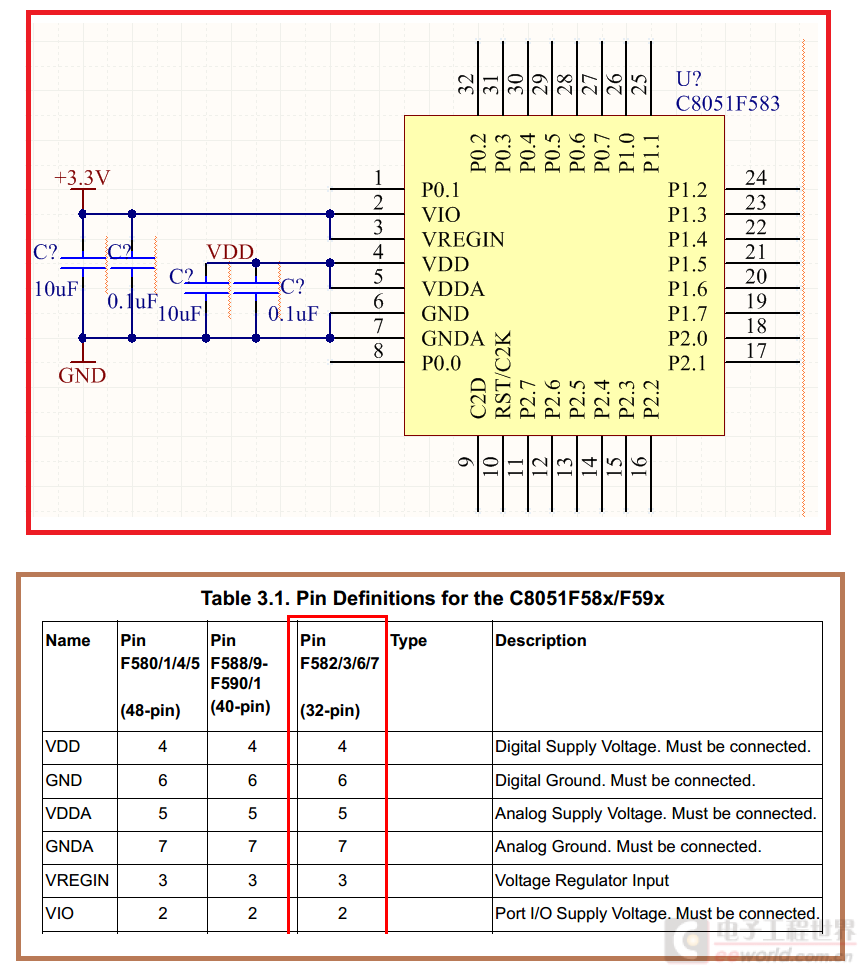

如下图，VDD和VDDA管脚，外部只要分别接上两个电容（10uF、0.1uF）,就可以了。不用再外部供电了，对吗？

谢谢！


此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

1楼-- · 2019-03-24 18:21

具体要看C8051F583手册有没有特殊要求
单片机的数字电源和模拟电源一般可以用同一外部电源供电，
楼主所说的VDDA模拟电压一般是芯片向外供电的VCC，数字电压VDD是指工作电压
供电电压和工作电压一般地应该会保证VCC大于VDD的

2楼-- · 2019-03-24 22:56

主要是数字地和模拟地之间要按常规的连接方法，或用0欧姆电阻连接或用磁珠连接
