请大家帮我看看这个基于STC15W408AS的AD转换程序

2019-03-24 17:08发布

站内问答 / 51单片机
3534 3 1548

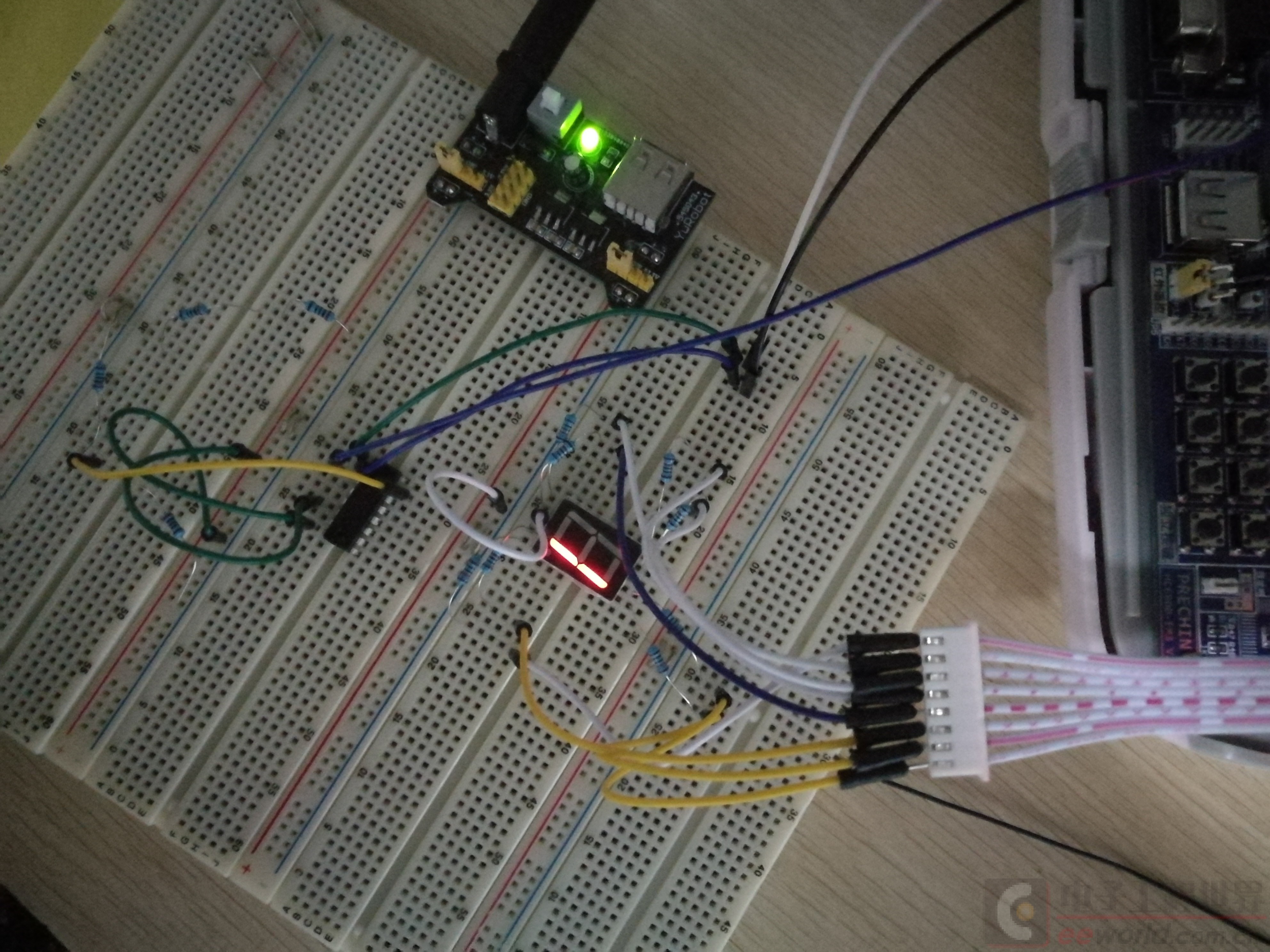

我用74HC595，串转并输出到数码管，但是不能正常输出，麻烦大佬们帮我看下程序，也给我点用这个单片机检测电压并输出到数码管的建议，蟹蟹不知道哪里出了问题，请大神们帮下忙

  1. #include "reg51.h"
  2. #include "intrins.h"

  4. #define FOSC 18432000L
  5. #define BAUD 9600

  7. typedef unsigned char  BYTE;
  8. typedef unsigned int   WORD;
  9. BYTE code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

  11. sbit SRCLK=P1^2;
  12. sbit RCLK=P1^3;
  13. sbit SER=P1^4;








  22. sfr  AUXR  =  0x8e;                                   //辅助寄存器
  23.
  24. sfr  ADC_CONTR  =  0xBC;                         //ADC控制寄存器
  25. sfr  ADC_RES  =  0xBD;                                    //ADC高8位结果
  26. sfr  ADC_LOW2  =  0xBE;                                 //ADC低2位结果
  27. sfr  P1ASF  =  0x9D;                                //P1口第2功能控制寄存器

  29. #define ADC_POWER      0x80                         //ADC电源控制位
  30. #define ADC_FLAG       0x10                         //ADC完成标志
  31. #define ADC_START      0x08                         //ADC起始控制位
  32. #define ADC_SPEEDLL    0x00                         //540个时钟
  33. #define ADC_SPEEDL     0x20                         //360个时钟
  34. #define ADC_SPEEDH     0x40                         //180个时钟
  35. #define ADC_SPEEDHH    0x60                         //90个时钟


  38. void InitADC();
  39. void Hc595SendByte(BYTE dat);

  41. BYTE GetADCResult(BYTE ch);
  42. void Delay(WORD n);
  43.         BYTE  ch=0           ;
  44. void main()
  45. {
  46.         InitADC();                                                  //初始化ADC
  47.         IE=0xa0;                                                  //打开ADC转换中断

  49.         while(1)
  50.           {

  52.           }
  53. }

  55. /*---------------------------------------------
  56. ADC          中断服务程序
  57. ---------------------------------------------*/
  58. void adc_isr() interrupt 5 using 1
  59. {

  61.                   double x;
  62.              WORD a,b;
  63.                 int i;
  64.             BYTE outData[3];

  66.          ADC_CONTR&=!ADC_FLAG;                                                                                 // 清除ADC中断标志
  67.          a=ADC_RES;
  68.          b=ADC_LOW2;
  69.          a=a*4+b;
  70.          x=5.0*a/1023.0;

  72.      x=x/1.0;
  73.       for(i = 0;i<3;i++)
  74.           {
  75.              outData[i] = (unsigned char)x;
  76.              x = x - outData[i];
  77.              x = x*10;
  78.           }
  79.
  80.                  Hc595SendByte(smgduan[outData[0]]);                                          //此处先让其输出第一位，以测试
  81.                  Delay(500);
  82.

  84.          ADC_CONTR=ADC_POWER|ADC_SPEEDLL|ADC_START|ch;
  85. }



  89. /*---------------------------------------------
  90. 读取ADC结果
  91. ---------------------------------------------*/
  92. /*BYTE GetADCResult(BYTE ch)
  93. {
  94.        ADC_CONTR=ADC_POWER|ADC_SPEEDLL|ch|ADC_START;
  95.            _nop_();                                                                                          //等待4个NOP
  96.            _nop_();                                                                                          //CLOSE ADC
  97.            _nop_();
  98.            _nop_();
  99.            while(!(ADC_CONTR&ADC_FLAG));
  100.            ADC_CONTR&=~ADC_FLAG;

  102.            return ADC_RES;                                                                          //返回ADC结果
  103. }           */


  106. /*---------------------------------------------
  107. 初始化ADC
  108. ---------------------------------------------*/
  109. void InitADC()
  110. {
  111.            P1ASF=0x01;                                                                                 //设置P1口为AD口
  112.            ADC_RES=0;                                                         //清除结果寄存器
  113.            ADC_CONTR=ADC_POWER|ADC_SPEEDLL|ADC_START|ch;
  114.            Delay(20);                                                                                     //ADC上电并延时
  115. }



  119. /*******************************************************************************
  120. * 函 数 名         : Hc595SendByte(u8 dat)
  121. * 函数功能                   : 向74H595发送一个字节的数据
  122. * 输    入         : 无
  123. * 输    出         : 无
  124. *******************************************************************************/
  125. void Hc595SendByte(BYTE dat)
  126. {
  127.         BYTE a;

  129.         SRCLK =1;
  130.         RCLK = 1;

  132.         for(a=0;a<8;a++)                 //发送8位数
  133.         {
  134.                 SER = dat >> 7;                 //从最高位开始发送
  135.                 dat <<= 1;

  137.                 SRCLK = 0;                         //发送时序
  138.                 _nop_();
  139.                 _nop_();
  140.                 SRCLK = 1;
  141.         }
  142.         RCLK = 0;
  143.         _nop_();
  144.         _nop_();
  145.         RCLK = 1;
  146. }


  149. /*---------------------------------------------
  150. 软件延时
  151. ---------------------------------------------*/
  152. void Delay(WORD n)
  153. {

  155.            WORD x;

  157.            while(n--)
  158.              {
  159.                          x=5000;
  160.                          while(x--);
  161.                  }
  162. }
复制代码

此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
billliu66
1楼-- · 2019-03-24 22:14
 精彩回答 2  元偷偷看……
菁华如风
2楼-- · 2019-03-24 22:17
我又检查了下，是我昨天把数码管的高低位连接乱了（尴尬……），但是，现在的问题是，AD转换的数值不会及时更新，要断电后重新上电才能检测到新的待测电压。由于手头没有74HC595的芯片，所以借用单片机上的，因此595和STC15W408AS单片机是分别供电的。这又出现了个问题，要先打开595的电源，再给单片机供电才能正常显示…………

菁华如风
3楼-- · 2019-03-25 00:25
billliu66 发表于 2017-12-6 16:35
AD中断函数，将“Hc595SendByte(smgduan[outData]); “放在for循环中的最后面。去掉”Hc595SendByte(smgdua ...

我觉得你的方法不太可行。Hc595SendByte(smgduan[outData]);是用来显示处理得到的最终数据的个位数值的啊。x的数值为4.23，则我就是要用数组将各位分开的啊。
