STM32F429 SWD不能下载

2019-03-23 18:03发布

各位大侠,我自己画了块429的板子来驱动TFT屏,但是就是下载不了程序。请大侠帮忙看看。
原理图如下。

ST-LINK的连接如下,用ST-LINK给板子供电。

用st-link ultility 下载报错,不能识别设备。


此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
ywlzh
1楼-- · 2019-03-23 23:35
/ 第一次看到把单片机分开画的, 没用用过这个ultility这个软件,下载一般都是在MDK里面,如果识别不了芯片就有两种可能:

  1,芯片是坏的,
  2, st-link是坏的,
  3 ,最小系统是不对的(一般这个错误,有过经验照着官方的画,不会有错)

所以,你也只能去排查了,换个下载器试试,或者用这个下载器去下载别的单片机试试。

最后一点,要是电脑与单片机连接不正常,只能怪自己“笨”了。
眼大5子
2楼-- · 2019-03-24 05:30
这个官方版本的ST-LINK自身是不能给目标板供电的。还是花15块某宝买个山寨的好用
woody_chen
3楼-- · 2019-03-24 09:58
 精彩回答 2  元偷偷看……
huaiqiao
4楼-- · 2019-03-24 13:07
本帖最后由 huaiqiao 于 2016-8-17 09:47 编辑

1、首先确认下你的板子到底有没有电,这个供电是否正常;供电引脚原理是否正确也要考究。
2、ST-LINK Ultility确实和板子接连的时候比较简单,只要硬件连接正确,就可以识别到。所以你好好查看下,你的电路连接是否有问题;

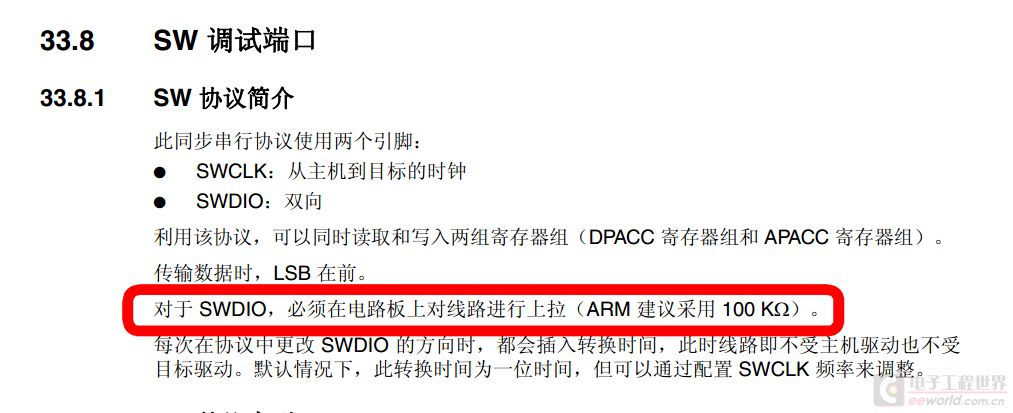

3、你好好看手册,如下的这句话:
对于 SWDIO ,必须在电路板上对线路进行上拉(ARM 建议采用 100 K  )


官方的评估板好像也有上拉电阻,我们实际用的时候用了10K也是没有问题的,你的板子没有上拉,不知道会不会有问题,这个我也没有验证过。
huaiqiao
5楼-- · 2019-03-24 14:51
ywlzh 发表于 2016-8-17 09:28
第一次看到把单片机分开画的, 没用用过这个ultility这个软件,下载一般都是在MDK里面,如果识别不了芯片就 ...

人家 在原理图中把普通io和电源引脚,分为两个part其实是比较聪明的一种做法,这样很清楚的知道芯片哪些引脚是供电引脚。
