学习stm32有三个月了，一直在论坛里匿着观摩前辈们，这是我第一次发板.....刚刚测试了一个流水灯程序，跑起来了，心里有点小激动，拿出来给大家分享....
先上图：

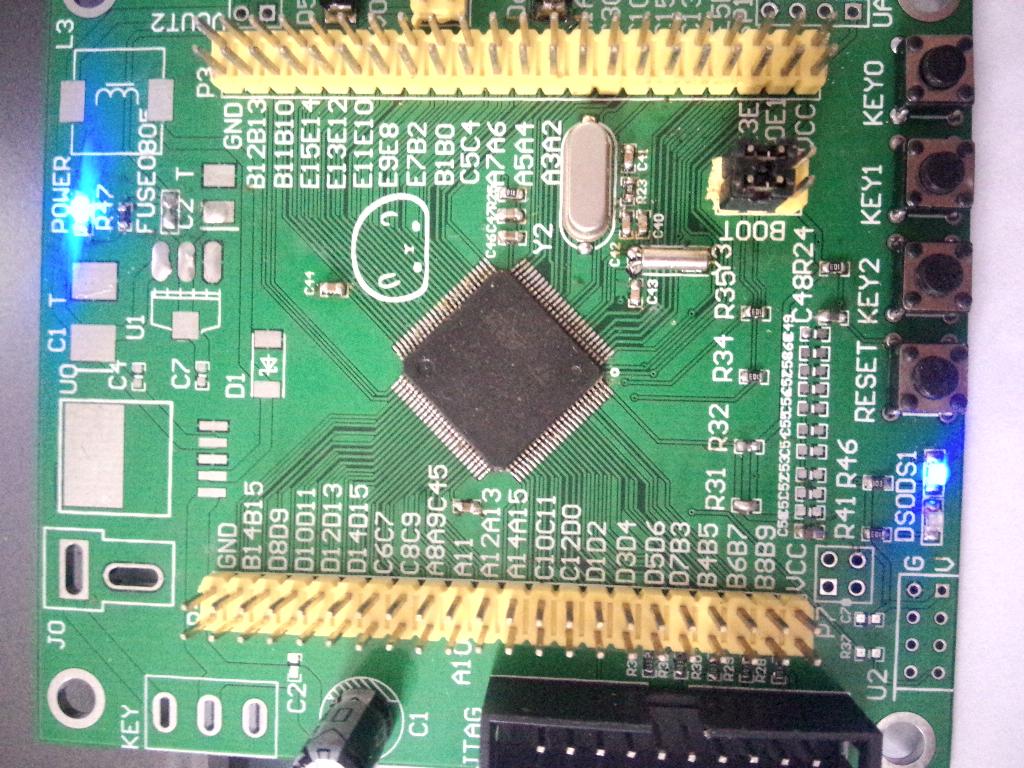

这是原理图，下面是实物：
板子上的元件只焊了最小系统的部分，板上电源部分（12v）供电还没有焊，画板参考了原子哥的开发板，嘿嘿..
这个板子现在只知道能跑程序，大部分的功能还没有测试.........还没有测试！！！！！！！！
存在的问题是不能用jlink直接供电
PCB文件我也上传在这里，忘前辈们指出问题，共同进步！
先上图：
这是原理图，下面是实物：
板子上的元件只焊了最小系统的部分，板上电源部分（12v）供电还没有焊，画板参考了原子哥的开发板，嘿嘿..
这个板子现在只知道能跑程序，大部分的功能还没有测试.........还没有测试！！！！！！！！
存在的问题是不能用jlink直接供电
PCB文件我也上传在这里，忘前辈们指出问题，共同进步！
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
---------------------------------
谢谢原子哥鼓励.
---------------------------------
恩，谢谢，不算贵，打算后期自己也设计一片，话说你布线真好看！
---------------------------------
还好啦，谢谢夸奖，其实没有那么难的
