tianshuihu 发表于 2017-5-18 08:24 “超声”是个比较宽的概念，这个探头只是在40kHz附近效率比较高 如果只用一个接收头，示波器很可能啥都 ...
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 赵怡彬 的问题《请问这种超声波模块的接收探头，当有超声波返回时，也是输出40kh脉冲吗？》','https://www.xiaopingtou.net/q-10789.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
如果只用一个接收头，示波器很可能啥都看不到，普通环境中的40kHz附近的声音没那么强
你在旁边人造一个40kHz的声源（收发一体，或者单独一个探头发射），就可以收到相应频率的电信号了
发射时，信号非常强，接收时，信号非常弱，用示波器看，一般是看不到的。或者是因为信号太弱，淹没在强信号中，或者是因为时间没有捕捉到。

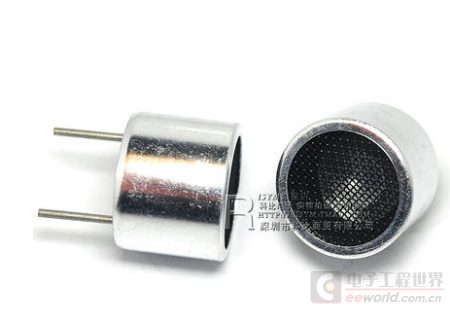

我是测这个模块的，发送和接受头都有，只是我用示波器看到接发送两端都有40khz的脉冲，但是接收端没有。但是我用串口打印输出距离是准确的，也就是工作正常，所以比较奇怪，这个接受探头一个引脚是接地的，当收到超声波后，另一个引脚输出什么，他既然没有接vcc，直接接到运放上，是不是这个信号是个很小的信号，所以用示波器看不出来？
