本帖最后由 Psheng 于 2018-7-20 20:17 编辑
在PPT中说的有效状态是数据无效时HSYNC的电平
但是实验35例程中和OV2640的时序来看
HSYNC在数据有效的时候是低电平呢。

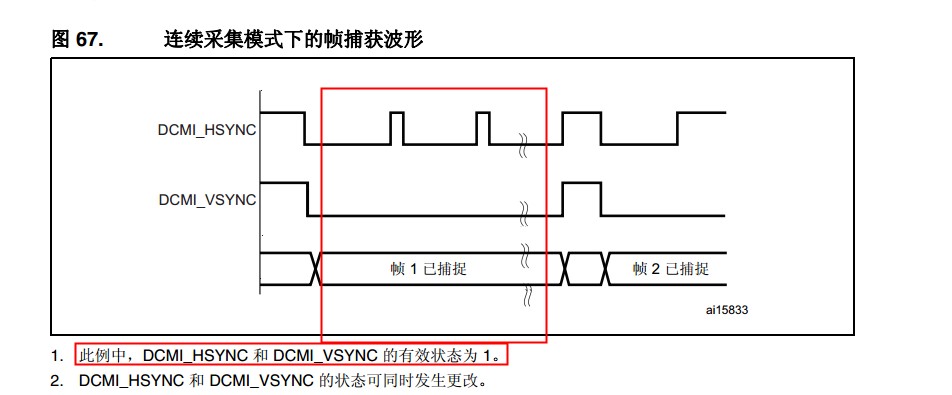

我经过验证是程序对了。但是在stm32f4xx参考手册中是和ppt一样的呀
在PPT中说的有效状态是数据无效时HSYNC的电平
但是实验35例程中和OV2640的时序来看
HSYNC在数据有效的时候是低电平呢。
我经过验证是程序对了。但是在stm32f4xx参考手册中是和ppt一样的呀
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
OV2640的帧同步信号是高电平的，例程设置的是低电平有效，所以刚好反的。
OV2640的HREF信号是高电平有效，例程统一是设置的低电平有效，也是反的。
