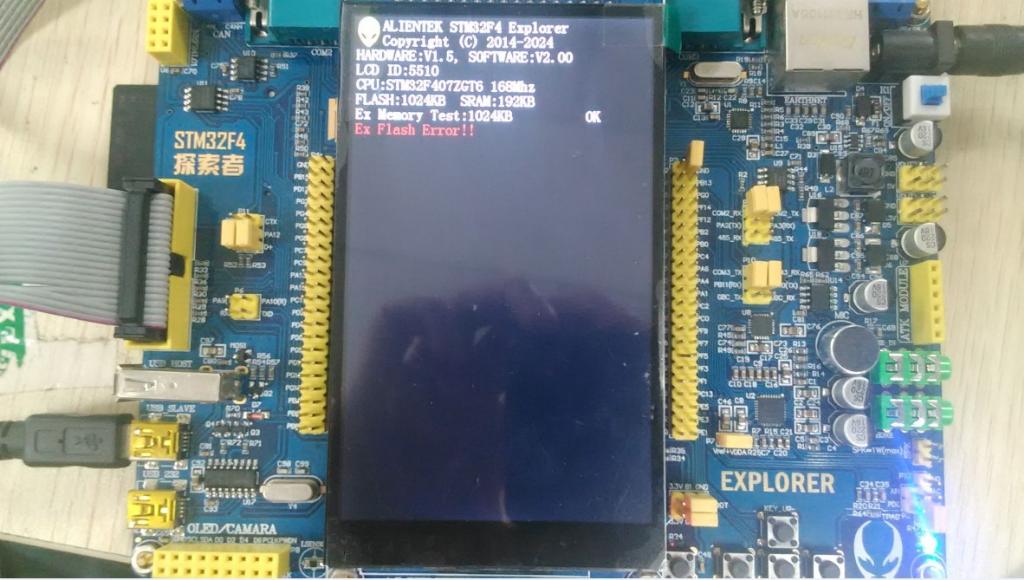

1，问题描述
2，问题原因
如下图所示，为了充分的运用STM32F407的IO资源，原理图设计的时候，JTAG接口的JTRST和JTDO，分别与SPI FLASH的SPI1_MISO和SPI1_SCK共用了PB4和PB3。这样在拿到开发板接上J_LINK测试，综合实验检测SPI FLASH的时候J_LINK比较容易干扰SPI1_MISO和SPI1_SCK，从而造成检测出错（Ex Flash Error！！）。
3，解决办法
A、针对J_LINK的用户：使用J_LINK重新下载一次综合测试实验就不会出现这样的问题了（例程目录：探索者F4 资料盘(A盘)>>4，程序源码>>1，标准例程-寄存器(库函数)版本>>实验59 综合测试实验）。
B、针对ST_Link的用户：修改SPI FLASH初始化的速度到：SPI1_SetSpeed(SPI_SPEED_4); //设置为21M时钟,高速模式 。并且NRF24L01的spi 时钟初始化也要改为SPI1_SetSpeed(SPI_SPEED_4); //设置为21M时钟,高速模式 ，这样就没什么问题了
下面上传附件
2，问题原因
如下图所示，为了充分的运用STM32F407的IO资源，原理图设计的时候，JTAG接口的JTRST和JTDO，分别与SPI FLASH的SPI1_MISO和SPI1_SCK共用了PB4和PB3。这样在拿到开发板接上J_LINK测试，综合实验检测SPI FLASH的时候J_LINK比较容易干扰SPI1_MISO和SPI1_SCK，从而造成检测出错（Ex Flash Error！！）。
3，解决办法
A、针对J_LINK的用户：使用J_LINK重新下载一次综合测试实验就不会出现这样的问题了（例程目录：探索者F4 资料盘(A盘)>>4，程序源码>>1，标准例程-寄存器(库函数)版本>>实验59 综合测试实验）。
B、针对ST_Link的用户：修改SPI FLASH初始化的速度到：SPI1_SetSpeed(SPI_SPEED_4); //设置为21M时钟,高速模式 。并且NRF24L01的spi 时钟初始化也要改为SPI1_SetSpeed(SPI_SPEED_4); //设置为21M时钟,高速模式 ，这样就没什么问题了
下面上传附件
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
这样修改了还不行么？
