16X16点阵屏显示时候当前行亮下一行微亮

2019-03-24 17:24发布

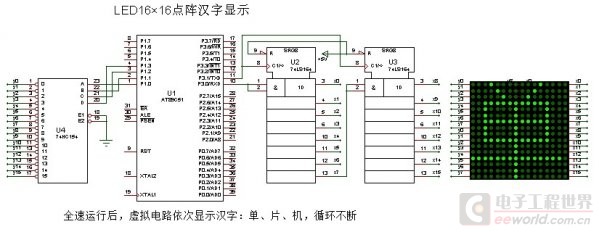

使用595+154实现16X16点阵的设计，595给高电平，154给低电平实现点阵控制，目前点阵的设计显示均能够按照程序运行，出现当前行为高电平的下一行会有一点模糊的亮度，感觉是程序的问题，程序源码如下：
for(k=0;k<7;k++) //显示汉字
{
      for(nums=0;nums<32;nums++)       {
            table1[nums]=table[k][nums];
      }
      for(j=0;j<100;j++)                                  //每个汉字显示20次，达到控制显示时间
      {
            for(i=0;i<16;i++)
            {
                           P1=i;                                        //P1从154输出扫描信号
                     sendbyte(table1[2*i+1]);       //根据电路图，先送一行的高字节
                     sendbyte(table1[2*i]);             //再送低字节
                     out595();                               //行与列输出完毕后，再放开锁存使数据分别送到595引脚，实现显示
                     delay100us(50);                      //延时0.5ms
            }
      }

}
void sendbyte(unsigned char temp) //向595发送一字节数据，顺序从高位到低位
{
      unsigned char i;
      for(i=0;i<8;i++)
      {
            CLK_LOW();
            DAT=temp&0x80;
            temp<<=1;
            CLK_SET();
      }
}
void out595(void)//将移位寄存器数据锁存至输出显示寄存器
{
      LCK_SET();
      __nop();
      __nop();
      __nop();
      LCK_LOW();
}
此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
