请问这两种接法有什么区别呢？电路还要改吗？

2019-03-24 17:28发布

站内问答 / 51单片机
7723 11 1026
本帖最后由 Trybelive 于 2016-10-8 23:22 编辑

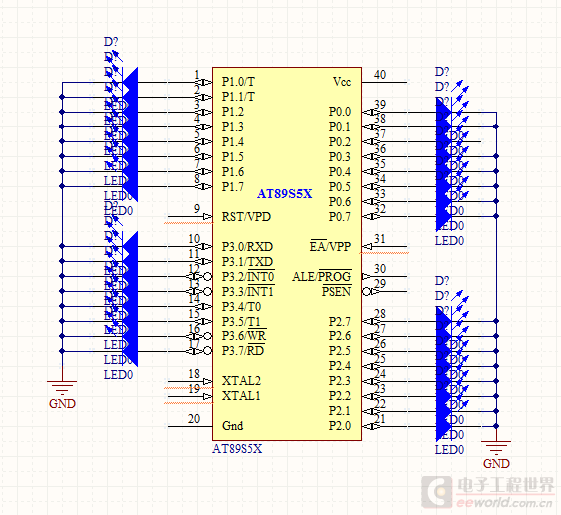

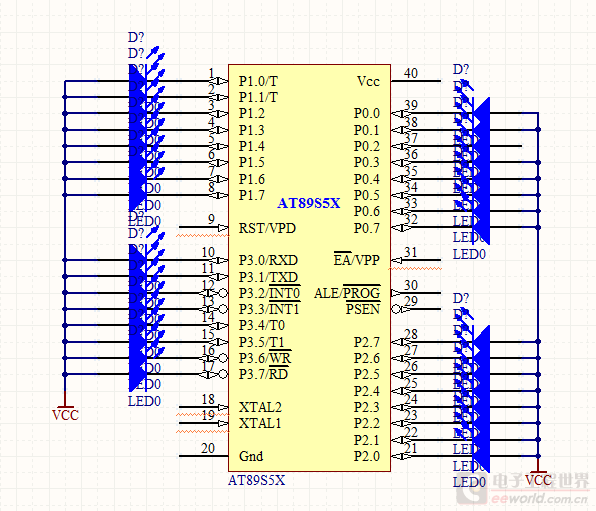

如图，现在两张电路的区别就是共GND和共VCC，我原来试过共VCC的，该电路可以直接完成，可是共GND时电流好像不足，总是有些灯没法点亮，请问共gnd的该电路需要怎么改吗？在此基础上增加什么可以？ 11.png 22.png


此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
Trybelive
1楼-- · 2019-03-24 23:33
本帖最后由 Trybelive 于 2016-10-8 23:24 编辑

不好意思，LED是全部在单片机的32个 io 口上的，只是为了弄张图片出来，所以没去注意-
------------------------------------------------------------------
因为错误太多，我重新上了图
maychang
2楼-- · 2019-03-25 00:43
第二种方式，因51单片机各I/O口上拉能力很小发光管亮度很低。
第一种方式，51单片机下拉能力较强，发光管亮度高。但第一种方式各发光管应该串联限流电阻。
此外，89C51的19脚好像不能作为I/O口使用。
Trybelive
3楼-- · 2019-03-25 05:28
 精彩回答 2  元偷偷看……
gcxzhz
4楼-- · 2019-03-25 08:54
你这图画的两个都别想点亮   1图和2图的 vcc  gnd应该换一下吧
Trybelive
5楼-- · 2019-03-25 14:27
gcxzhz 发表于 2016-10-8 23:12
你这图画的两个都别想点亮   1图和2图的 vcc  gnd应该换一下吧

你说得对，，，是我失误了，，，
Trybelive
6楼-- · 2019-03-25 14:43
 精彩回答 2  元偷偷看……
