STM32F407的IO口上拉输入时能接-5V电平吗

2019-07-20 07:52发布

9884 5

STM32F407的IO口上拉输入时能接负电平吗-5V电平吗？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-20 11:11

TCX 发表于 2018-6-2 16:05
看数据手册，部分IO口可以

LZ问的是-5V吧，

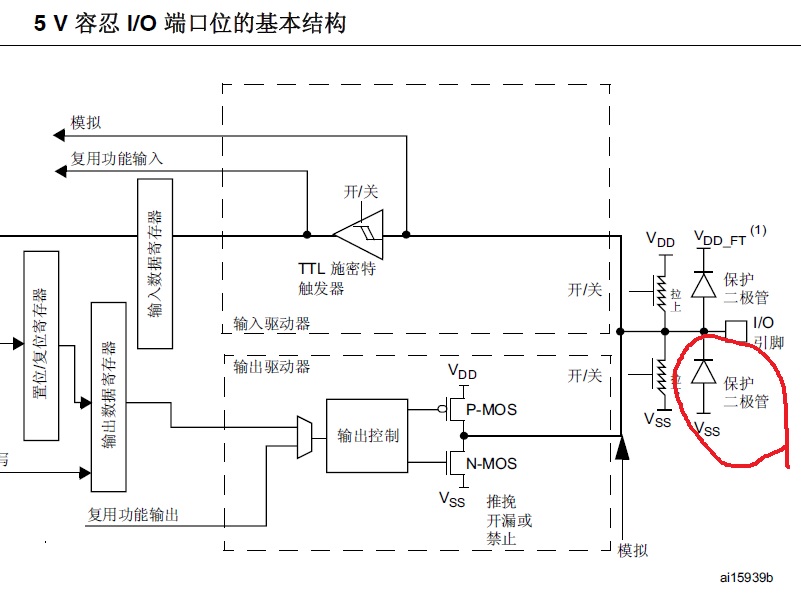

GPIO部分是这样的结构

估计是不能接如-5V部分了，如上图红圈处所示，如果通过拉阻接入-5V，估计要么烧掉保护二极管，
要么-5V被VSS拉到0V。

不过这都是理论，自己做个实验看看吧

2楼-- · 2019-07-20 13:13

看数据手册，部分IO口可以

3楼-- · 2019-07-20 17:02

精彩回答 2 元偷偷看……

4楼-- · 2019-07-20 20:40

串个大电阻，就可以。

5楼-- · 2019-07-21 01:50

显然不行。
