51单片机复位电路原理求助

2019-03-24 17:38发布

站内问答 / 51单片机
3204 3 1342

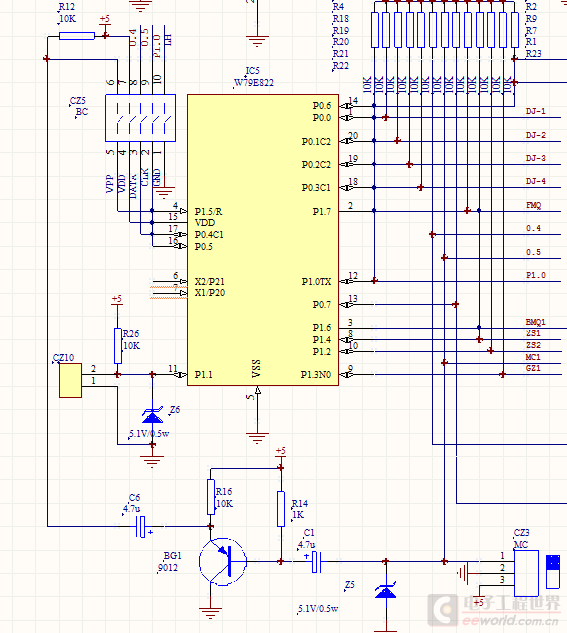

各位大神，帮忙看一下这个51单片机的复位电路，是通过磁场检测的钢管来复位的，但是我很奇怪的是为什么接的是电容C6和C1，电容不是隔直通交的吗？是怎么做到复位的？ 1.png

此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
徐建庆
1楼-- · 2019-03-25 03:30
复位电路直流时时通过电阻分压，基本达到5V。电容是充电之后放电。
liuyimao485812
2楼-- · 2019-03-25 05:57
通电瞬间电容可以当短路，所以RST脚为高电平。随着电容充电，稳定后VCC的电压实际上是加在电容上的。电容下极板也就是RST脚最终为0V。这样RST持续一段时间高电平后最终稳定在低电平，高电平持续时间由RC时间常数决定。这就是上电高电平复位。
liuyimao485812
3楼-- · 2019-03-25 06:14
 精彩回答 2  元偷偷看……
