本帖最后由 bobde163 于 2016-3-18 11:39 编辑
用Keil C51调了2天的51单片机程序，主要功能是使用定时器0实现一路模拟串口，但是在使用中模拟串口发送的数据全都是0，串口发送的字节帧格式都是对的，一个起位，8个数据位，一个停止位，说明是要发送的数据全都变为了0。使用软件仿真调试，查看汇编代码，反复分析才确定了问题的根本原因，跟51单片机内部的4个寄存器组有莫大的关系。
1、

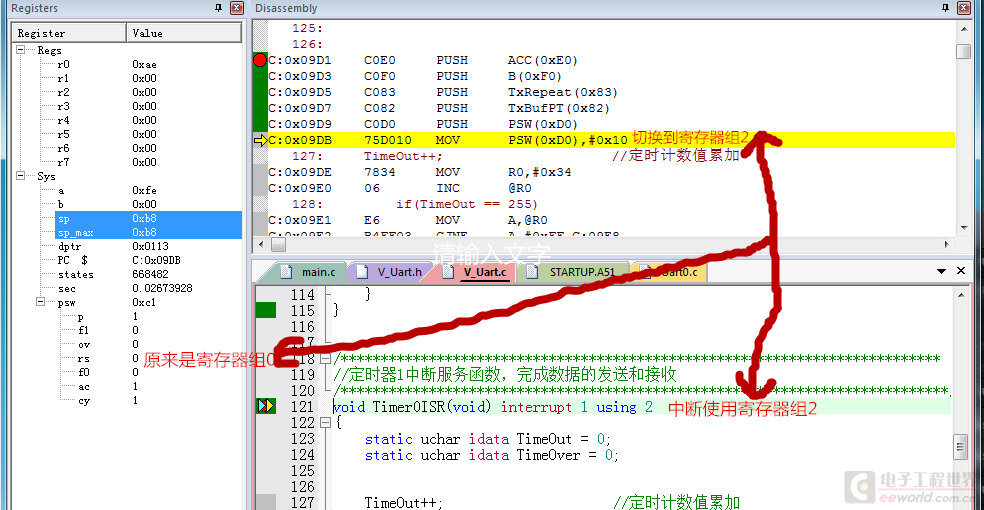

1、在进入定时器0的中断函数前，可以看到系统还是使用的是默认的寄存器组0，由于设置中断函数使用寄存器组2，所以在进入中断函数前，除了对原来的运行数据进行入栈操作外，最后还切换到了寄存器组2，这里没有问题。

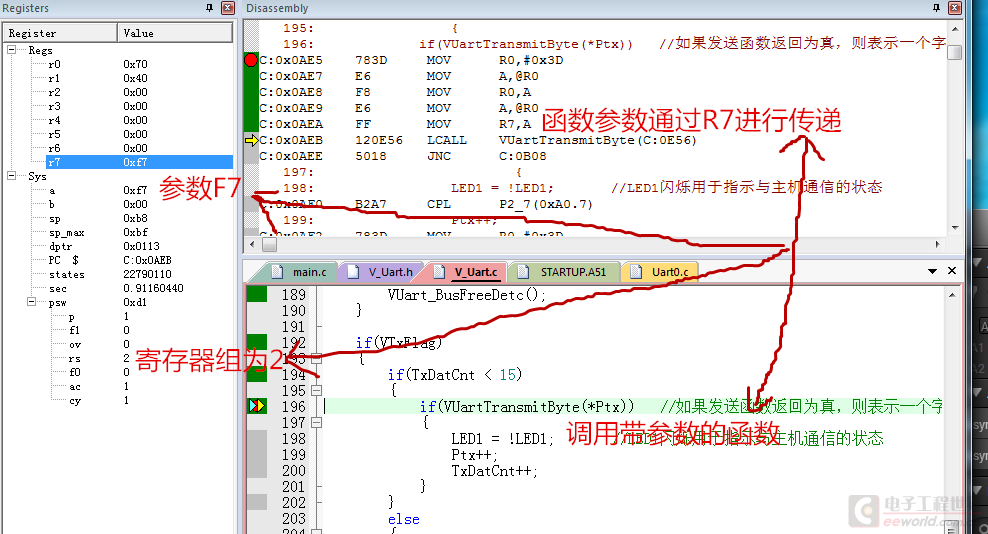

2、在中断函数中调用了带参数的函数VUartTransmitByte（*Ptr）（注：Ptr是一个指向字节数据的指针，指针变量地址为0x3D,位于data段）。在图中可以看到在汇编代码中，在实际调用函数前，先对参数进行了传递，使用R7进行参数的传递，之后正式进入函数内部，此处也没有问题。

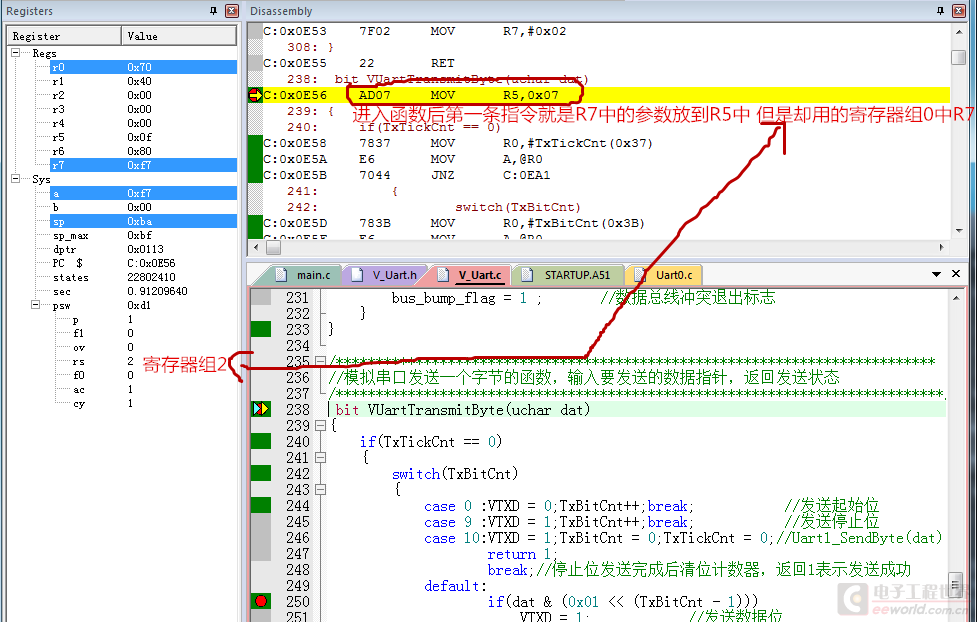

3、在正式进入函数中时，从汇编代码中可以看到，第一条被执行的指令是MOV R5,0x07;这里就是第一个出问题的地方，结合后面的代码分析，这条指令的作用是将传递进来的参数（存在寄存器组2中的R7中）又转存到R5中，R7又作其他用途。但是这条指令却用的是0x07地址，0x07是寄存器组0中的R7寄存器，此时系统选用的还是寄存器2，应该使用的R7或者0x17,这是导致数据错误的第一个地方。

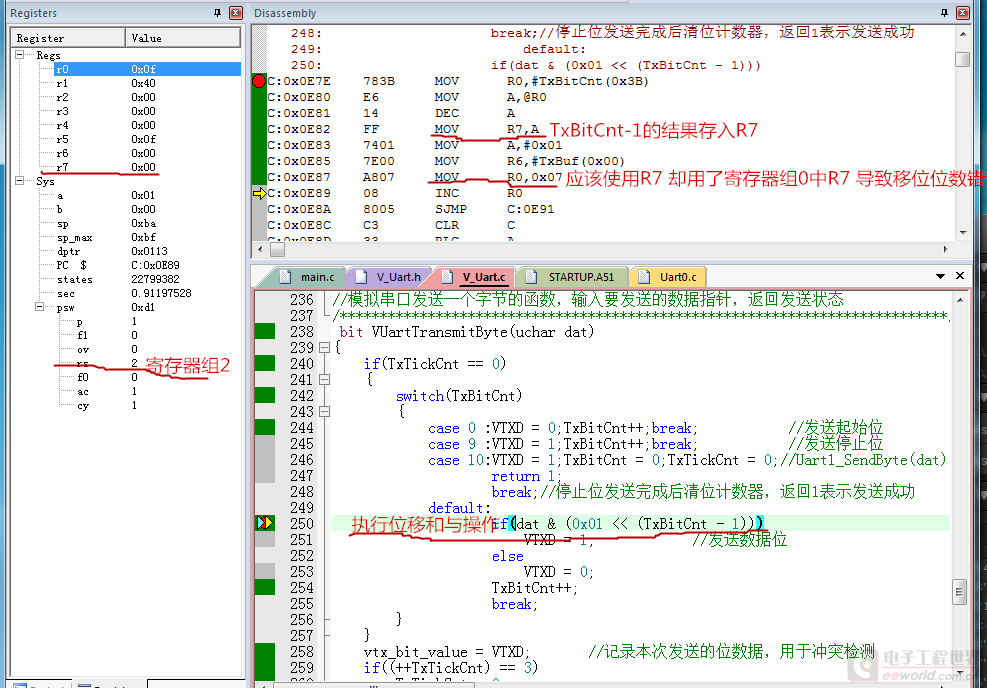

4、之后便执行到移位操作和与操作部分if(dat & (0x01 << (TxBitCnt - 1)))，从汇编出来的代码可以看到TxBitCnt - 1这一步是没有问题的，结果存放在R7中，接下来就是要执行移位操作，代码先是将需要移位的位数（就是TxBitCnt - 1的值，存放在R7中）放到R0中MOV R0，0x07；才会进入循环移位的代码部分，但是这条指令系统却是使用寄存器组0中的R7，而不是存储真正位数和寄存器组2中的R7，导致移位结果全为0。这个错误是和上一条错误是一样的。
5、我去掉定时器0中断使用寄存器组2的设置（using 2)，系统就会使用默认的寄存器组0，只是进入中断函数前，会先把R0到R7的值压入堆栈，会多一些开销，但是程序运行就对了，发送的数据也都是正确的。
6、这个问题曾经遇到过，调了一周，最后只知道是只要在中断中调用个别函数，就会导致发送函数异常，没有找到原因，现在看来可能也是这个原因导致的。
6、疑问：这个问题的产生是和我代码有关系吗？这个不知道大家有没有遇到过呢？这算不算是一个Keil C51的BUG呢？
此帖出自小平头技术问答
用Keil C51调了2天的51单片机程序，主要功能是使用定时器0实现一路模拟串口，但是在使用中模拟串口发送的数据全都是0，串口发送的字节帧格式都是对的，一个起位，8个数据位，一个停止位，说明是要发送的数据全都变为了0。使用软件仿真调试，查看汇编代码，反复分析才确定了问题的根本原因，跟51单片机内部的4个寄存器组有莫大的关系。
1、
1、在进入定时器0的中断函数前，可以看到系统还是使用的是默认的寄存器组0，由于设置中断函数使用寄存器组2，所以在进入中断函数前，除了对原来的运行数据进行入栈操作外，最后还切换到了寄存器组2，这里没有问题。
2、在中断函数中调用了带参数的函数VUartTransmitByte（*Ptr）（注：Ptr是一个指向字节数据的指针，指针变量地址为0x3D,位于data段）。在图中可以看到在汇编代码中，在实际调用函数前，先对参数进行了传递，使用R7进行参数的传递，之后正式进入函数内部，此处也没有问题。
3、在正式进入函数中时，从汇编代码中可以看到，第一条被执行的指令是MOV R5,0x07;这里就是第一个出问题的地方，结合后面的代码分析，这条指令的作用是将传递进来的参数（存在寄存器组2中的R7中）又转存到R5中，R7又作其他用途。但是这条指令却用的是0x07地址，0x07是寄存器组0中的R7寄存器，此时系统选用的还是寄存器2，应该使用的R7或者0x17,这是导致数据错误的第一个地方。
4、之后便执行到移位操作和与操作部分if(dat & (0x01 << (TxBitCnt - 1)))，从汇编出来的代码可以看到TxBitCnt - 1这一步是没有问题的，结果存放在R7中，接下来就是要执行移位操作，代码先是将需要移位的位数（就是TxBitCnt - 1的值，存放在R7中）放到R0中MOV R0，0x07；才会进入循环移位的代码部分，但是这条指令系统却是使用寄存器组0中的R7，而不是存储真正位数和寄存器组2中的R7，导致移位结果全为0。这个错误是和上一条错误是一样的。
5、我去掉定时器0中断使用寄存器组2的设置（using 2)，系统就会使用默认的寄存器组0，只是进入中断函数前，会先把R0到R7的值压入堆栈，会多一些开销，但是程序运行就对了，发送的数据也都是正确的。
6、这个问题曾经遇到过，调了一周，最后只知道是只要在中断中调用个别函数，就会导致发送函数异常，没有找到原因，现在看来可能也是这个原因导致的。
6、疑问：这个问题的产生是和我代码有关系吗？这个不知道大家有没有遇到过呢？这算不算是一个Keil C51的BUG呢？
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
我设置了定时器中断服务函数要使用寄存器组2，并且状态寄存器PSW中也显示系统已经切换到寄存器组2了，那在整个中断函数的执行过程中，应该一直是要使用寄存器组2才对啊；
另外，像你说的，我的VUartTransmitByte（）函数没有指定使用哪个寄存器组，那它是不是应该会确定使用某一个寄存器组？但是从汇编代码来看，它是横跨了寄存器组0和寄存器组2，有使用寄存器组2中的R7，R5，R0，R6等，也有通过直接寻址访问0x07（寄存器组0中的R7），函数里既使用了组0，也使用了组2，这又要怎么解释呢？
不一定，全局量是系统安排的，只有局部变量才组2.
不指定和using 0 是一样的。
using的使用和编译器分配的空间有关系，如果没用到就当没有。
你把源程序贴上来哪天有空了看看
那就劳烦版主帮忙看看，模拟串口的代码如下：
