proteus中的KEYPAD怎么连线?

2019-03-24 17:49发布

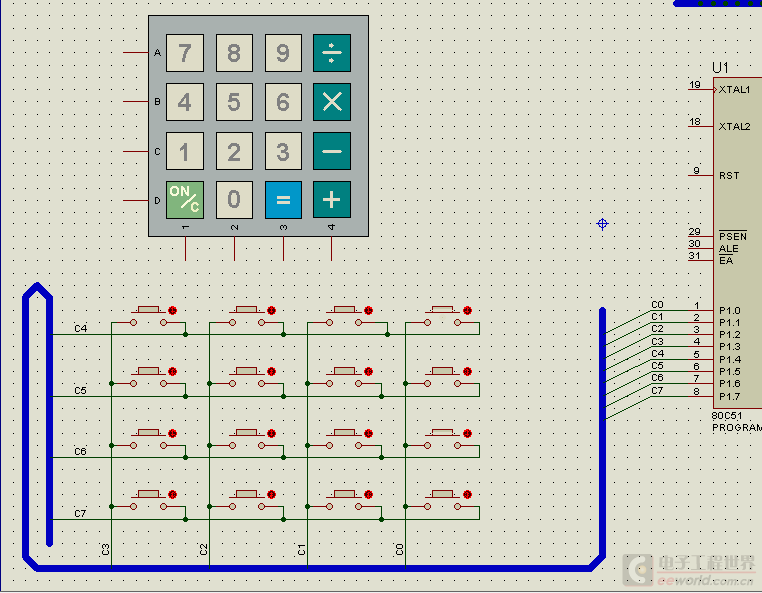

我要用上面那个键盘代替下面的行列式按钮
应该怎么连线呢?
我试过就这样直接连,但是没有反应,
或者能不能在下面的按钮上做一个标记,让别人能够知道哪个按钮代表哪一个值?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
曾经in
1楼-- · 2019-03-24 20:53
不要慌 发表于 2015-7-1 22:07
那我的和你的是一样的


指定keil的安装目录安装下,
Proteus7.8联调Keil驱动.rar (1.13 MB, 下载次数: 55) 2015-7-1 22:10 上传 点击文件名下载附件
曾经in
2楼-- · 2019-03-24 21:18
 精彩回答 2  元偷偷看……
不要慌
3楼-- · 2019-03-24 22:53
曾经in 发表于 2015-7-1 13:51
接上高低电平仿真试试

什么意思啊?不懂
huaiqiao
4楼-- · 2019-03-25 03:29
1. 你所说的KEYPAD,就是我们实物中的4*4的薄膜键盘;
2. 其实这个键盘本身就是一个矩阵键盘;
3. 楼上说让你接高低电平试试,你的接法就可以像接矩阵键盘那样接。我举个例子,如果A你接低电平,按下7/8/9中的任意一个,然后去检测1/2/3/4的引脚是否也是低电平,假如(我只是说假如),你按下了7,检测到1引脚是低电平,那么你可以将A这个管脚看成是行,1这个引脚你可以看成是列。
lxin
5楼-- · 2019-03-25 07:56
 精彩回答 2  元偷偷看……
曾经in
6楼-- · 2019-03-25 09:04
不要慌 发表于 2015-7-1 14:32
什么意思啊?不懂

就是4L的意思,一排接高电平一排悬空按下按键看引脚的对应关系(引脚边小点高电平红、低蓝、悬空灰、警告黄)
