第一次用F4系列做项目，在焊好样板后，发现用MDK+JLINK V8杜邦线转SWD识别不到STM32F407，芯片用串口可以下载代码，焊接应该是没有问题的。最开始是VCC,SWDIO,SWCLK,GND 四条线直接接到JLINK ，发现没动静，后来查到有些人说要加复位线NRST，还是不行，又有人说SWDIO要上拉，都搞上了，还是不行。。。。只能来求助大神们！

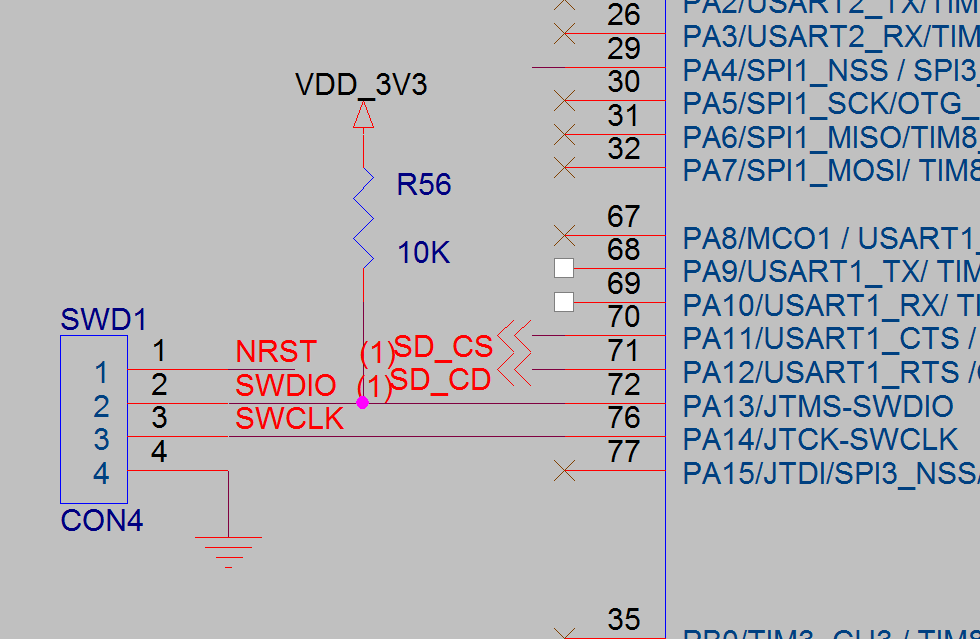

现在最终的电路连接如下
现在最终的电路连接如下
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
2、四条线即可 VCC3.3 GND SWDIO SWDCLK ，当然有人建议带上RST，不过我一直没用，只用四条线

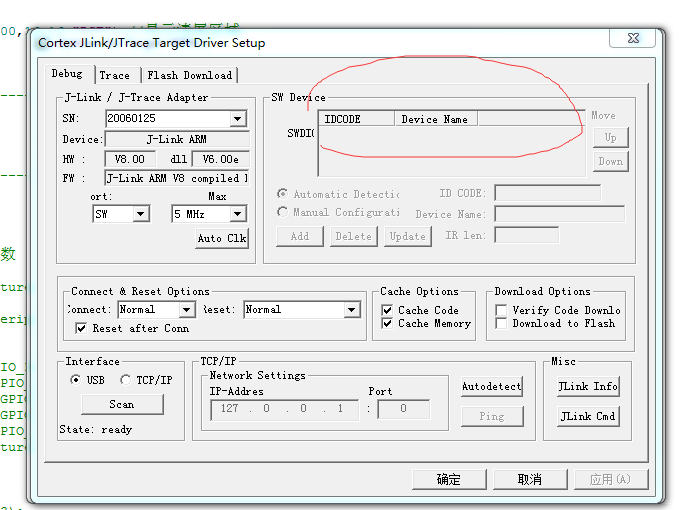

3、看你图片上SW速度设为5M ，相比较而言，如果你杜邦线很垃圾的话，速度是达不到的，降到1M以下试试
板子的VCC3.3接到JLINK的第一个管脚VTref那里，这个是jlink检测目标板子是否上电的
