proteus里面的74HC04

2019-03-24 18:01发布

本帖最后由 月黑1823 于 2015-5-6 18:50 编辑

大家好!
有几个问题想请教一下:

1、74HC04不是六反相器吗?请问在proteus里面怎么连线才能“反六组输入电平”?

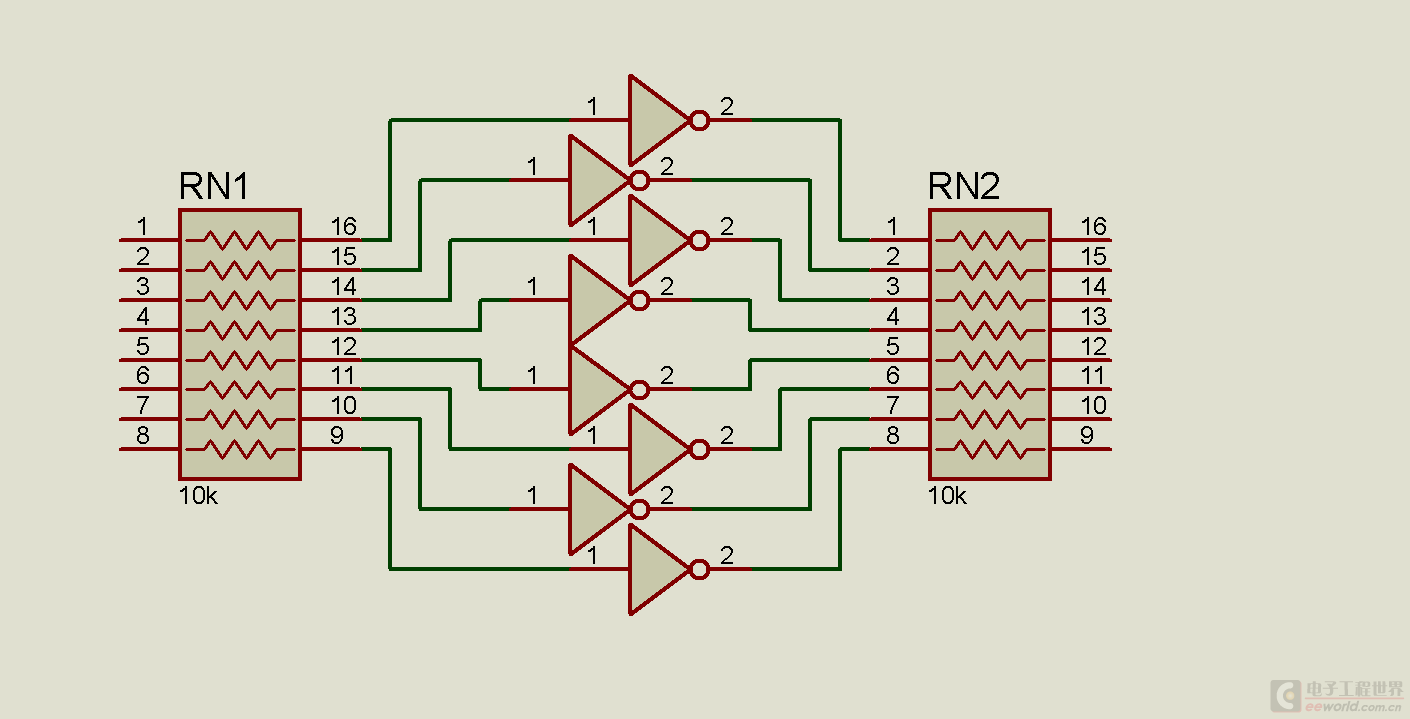

2、如图,我是想要8个反相器,感觉自己画得不好看,有什么好建议吗?
谢谢大家!


此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
lcofjp
1楼-- · 2019-03-24 21:24
楼主,你把自己当个局外人,再仔细读一下你发表的内容,看能读懂什么意思不。
qwqwqw2088
2楼-- · 2019-03-25 02:58

看着办吧
maychang
3楼-- · 2019-03-25 07:41
 精彩回答 2  元偷偷看……
月黑1823
4楼-- · 2019-03-25 09:25
qwqwqw2088 发表于 2015-5-6 18:47
看着办吧

那是实际的74HC04封装吧?

但是在proteus里面74HC04的元件符号不是这样啊?
月黑1823
5楼-- · 2019-03-25 11:08
maychang 发表于 2015-5-6 18:47
74HC04是六反相器,楼主为何画出八个?
楼主想要表达什么意思?

我其实是想要取反八个输入电平,但是貌似这样只能加8个74HC04啊?
月黑1823
6楼-- · 2019-03-25 14:54
 精彩回答 2  元偷偷看……
