J-link V8仿真器无法识别芯片

2019-07-20 13:04发布

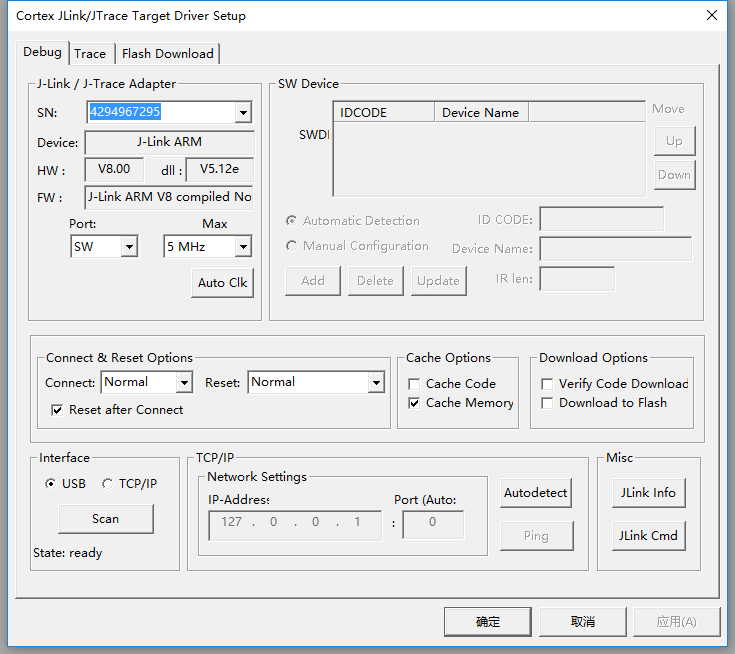

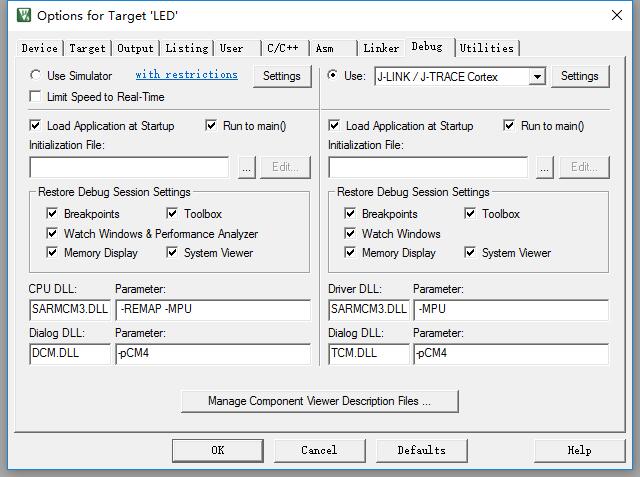

用的是阿波罗开发板+J-link V8仿真器,软件为MDK520版本,仿真器刚刚刷过固件,电脑能够识别仿真器,Debug选项卡报上面没有显示读取到芯片信息,情况如下图所示
点击下载后如下图所示
求大神帮忙看看,谢谢!!!!
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
zmingwang
1楼-- · 2019-07-20 15:28
runningboy 发表于 2016-8-29 11:27
开发板通电了,没看懂换线怎么换,作用是什么

SWD有4条线,除了VCC和GND,交换剩下两条.
用万用表二极管档,测试PA13,PA14脚是否与调试接口连通.
用手摸STM32芯片是否发热,发热表示有IO对地短路.
zmingwang
2楼-- · 2019-07-20 17:40
检查目标板是否通电,或交换SWIO和SWC两条线再试.
正点原子
3楼-- · 2019-07-20 18:24
 精彩回答 2  元偷偷看……
runningboy
4楼-- · 2019-07-20 21:42
 精彩回答 2  元偷偷看……
runningboy
5楼-- · 2019-07-21 02:58
zmingwang 发表于 2016-8-28 22:17
检查目标板是否通电,或交换SWIO和SWC两条线再试.

开发板通电了,没看懂换线怎么换,作用是什么
OMG
6楼-- · 2019-07-21 07:17
 精彩回答 2  元偷偷看……
