语言模块SYN6288无输出

2019-03-24 18:17发布

有人使用过SYN6288吗,在使用的时候遇到了点问题,希望使用过的朋友帮忙解答下。情况如下:
       使用单片机(使用的是STM32)串口发送
uchar array0[14] = {0xFD, 0x00, 0x0B, 0x01, 0x00, 0xD3, 0xEE, 0xD2, 0xF4, 0xCC, 0xEC, 0xCF, 0xC2, 0xC1};(宇音天下)
串口收到回复0X4A(芯片初始化成功),一秒左右后收到0X41(接收成功),一段时间后收到0X4F(帧合成成功,进入空闲),
可是在这个过程,喇叭一直没有声音输出。用示波器检测BP0(引脚9),在语言合成期间,BP0一直是高电平,其他时候为低电
平。

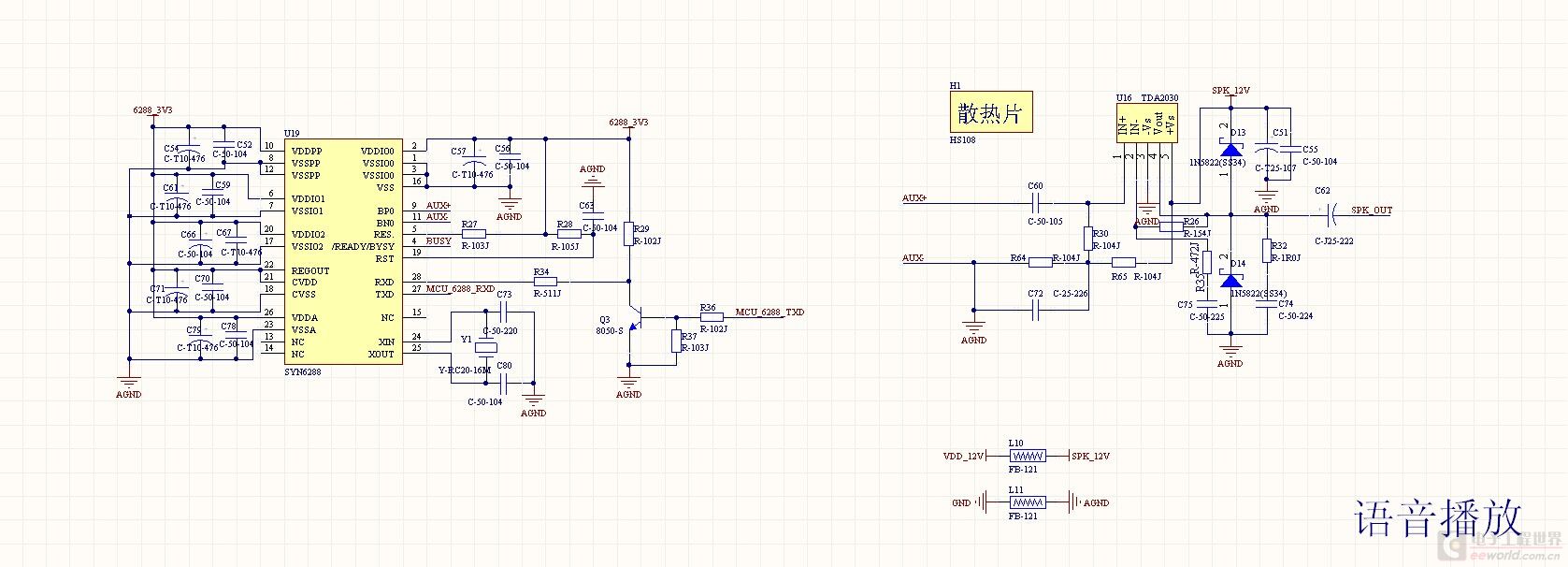

下图是语言模块的原理图
图1 图1 此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
lcofjp
1楼-- · 2019-03-25 03:59
那11引脚(BN0)是什么情况呢?
奥义u
2楼-- · 2019-03-25 08:33
lcofjp 发表于 2014-6-19 18:20
那11引脚(BN0)是什么情况呢?

图上不是有吗,直接接地的。
lcofjp
3楼-- · 2019-03-25 13:50
 精彩回答 2  元偷偷看……
奥义u
4楼-- · 2019-03-25 14:27
lcofjp 发表于 2014-6-20 09:55
不明白你为啥接地,这不属于输出短路么?

你有用过吗?
lcofjp
5楼-- · 2019-03-25 18:23
奥义u 发表于 2014-6-20 11:10
你有用过吗?

我用过,工作正常。
奥义u
6楼-- · 2019-03-25 21:51
 精彩回答 2  元偷偷看……
