请教一下,我用的是探索者STM32F407,我想用ADS830E采集信号,输出是八位二进制数据,不知道该怎么将这D0~D7数据输入到TFT显示

2019-07-20 15:16发布

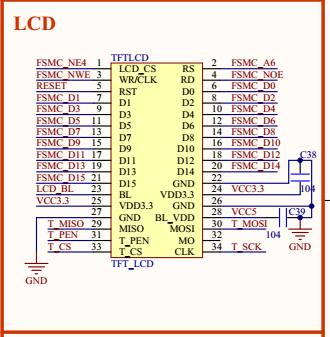

请教一下,我用的是探索者STM32F407,我想用ADS830E采集信号,输出是八位二进制数据,该怎么将这D0~D7数据输入到TFT显示,却不知道具体ADS模块输出该如何与32板连线,才能实现显示。下面是F4板和板上TFT的原理图,ADS的输出是八位数据D0~D7,所以有一排八个的排针,说明一下怎么接线,万分感谢!




友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
llb
1楼-- · 2019-07-20 17:05
F4板的图片太大,不好上传,所以。。。不好意思
rgzdb
2楼-- · 2019-07-20 19:01
 精彩回答 2  元偷偷看……
llb
3楼-- · 2019-07-20 19:37
rgzdb 发表于 2016-6-4 23:35
1-用专用芯片转成SPI IIC等信号连到F4板。
2-用F4板8个IO端口与ADS830E D0-D7连接,读8个IO端口状态合成一 ...

端口怎么选择
llb
4楼-- · 2019-07-20 21:46
什么意思?你不是应该先驱动ADS,先读数到CPU,然后再驱动LCD来显示数吗,你还想一步到位?
kykxo
5楼-- · 2019-07-21 01:17
 精彩回答 2  元偷偷看……
llb
6楼-- · 2019-07-21 05:54
llb 发表于 2016-6-5 21:28
我是小白,很多都不懂。。。那存储八位数据用什么寄存器好

存储数据,只需要用一个 U8 的变量,先通过IO口把数据读进CPU,放到变量里,然后你想怎么操作都可以,在驱动LCD 的显示函数,把这个变量显示出来。。。。。这是一般的思路
