STM32

FSMC 的一些问题

2019-07-20 15:58发布

站内问答 / STM32/STM8
4270 5 1452
fsmc 有没有固定的或者是一个参考的读写速度？ 如果外挂nand flash的话，读速度大概可以达到多少
如果系统时钟HCLK为180M的话，FSMC最大可以达到多大，如果想要提高速度，在例程的基础上要改哪些配置的呢？
bank2的时钟是不是就是HCLK呀？
哎，这些问题困扰我好久好久了。。。求各位大神相助啊
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
正点原子
1楼-- · 2019-07-20 20:06
 精彩回答 2  元偷偷看……
hsf
2楼-- · 2019-07-21 01:19
正点原子 发表于 2017-3-9 16:42
大哥，我们429有NAND FLASH的例程，你看看了。

我想说。。。首先我是个妹子。。。其次问题没有问清楚。。。 QQ截图20170310210403.png

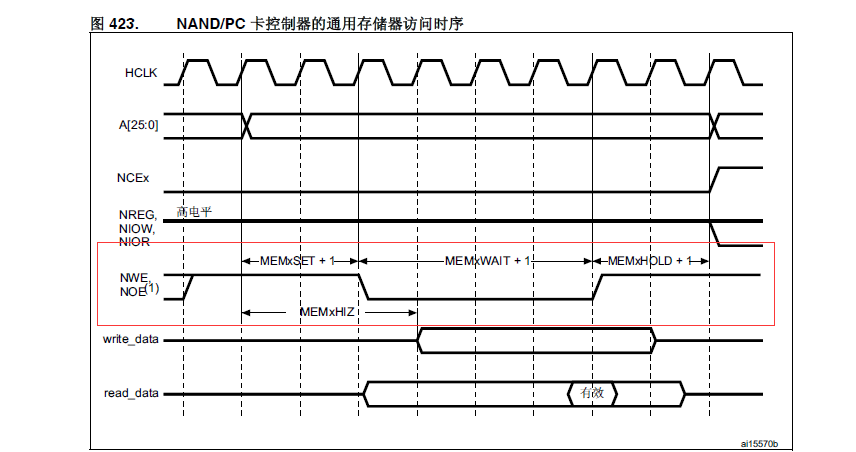

1、F4的中文参考手册上的时序图，我想问的是理论的读速度是不是这样算的：
HCLK／（MEMxSET+1+MEMxWAIT+1+MEMxHOLD+1）
HCLK为180M，三个寄存器的值均为最小值时，fsmc的理论读速度约为180M/7＝26M ？
我理解的是否是错误的？毕竟这个速度不快，而且镁光的手册上给的读写速度有80M，然而我测的是7M。。

2、在页内读写数据的时候，我们在给了地址之后，之后我们并不用管地址，但是页内读数据的时候最终还是一个字节一个字节的读，是吧？因为手册上是这样写的，不知道是不是理解有误？

3、FSMC关于时间的配置，我们应该只用管以下几个时间的配置吧？

4、镁光的Cache读写模式有没有人写过类似的程序，是不是仍然是在给了命令和要读的 第一页的地址和要读的页数之后，就不用管地址，只用读数据就行，就跟readpage的操作几乎一样?




hsf
3楼-- · 2019-07-21 01:50
 精彩回答 2  元偷偷看……
hsf
4楼-- · 2019-07-21 06:06
啊、、、真的没人知道么
hbyue
5楼-- · 2019-07-21 10:04
楼主，美光flash的set feature用来设置time（地址0x01）调试过没有？我设置后mode（设置5）再用get获取看怎么一直返回是0x01，请楼主指点下
