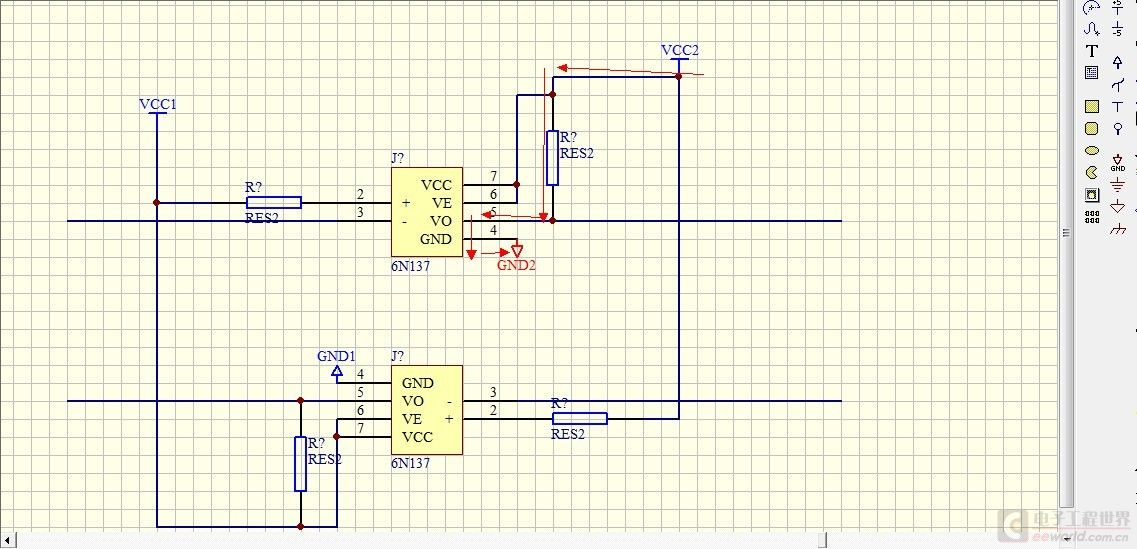

如图 两个数据线 一个进一个出 如果上面输入线为低电平 那么上面的光耦导通
1右边的电流是沿着红 {MOD}箭头方向流动么
2VCC2电流以经进地了 那么下面的光耦不就没有用了 都没有电流
此帖出自小平头技术问答
如图 两个数据线 一个进一个出 如果上面输入线为低电平 那么上面的光耦导通
1右边的电流是沿着红 {MOD}箭头方向流动么
2VCC2电流以经进地了 那么下面的光耦不就没有用了 都没有电流
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
1 右边的电流确实是沿着红 {MOD}箭头方向流动的
光耦源端二极管导通的时候（对应于图中光耦的 pin3 输入低电平），副端光耦三极管导通，Vce=0.2，也就对应于图中的 ‘Vo’输出低电平
2 下面的光耦和上面的是一样的道理，都可以正常工作，只是数据流的方向不一样。
下面光耦的 pin3 接低电平的时候才会有 ‘VCC2电流经光耦二极管进地’
如果下面的光耦 pin3 是高电平，光耦二极管两端电位一致不会有电流流过， 那么副端 光耦三极管处于 截止状态，由于VCC1对下面的光耦输出有一个上拉，所以下面的光耦输出'Vo' 会是高电平
