这个原理图是我看错了，还是搞错了

2019-07-20 17:16发布

站内问答 / STM32/STM8
3496 32 1372

这幅图是四边都有引脚的。

这幅是只有两边有引脚的，而且序号好像不太对。
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
32条回答
hi我歌月徘徊
1楼-- · 2019-07-20 20:43
KI9NZ[V}$~OA3]QPV`)TL%H.png   这是原理图，看引脚标识 假如是1脚 (WKRK9_DW2]AQU~UG7_`SPJ.png   对应封装

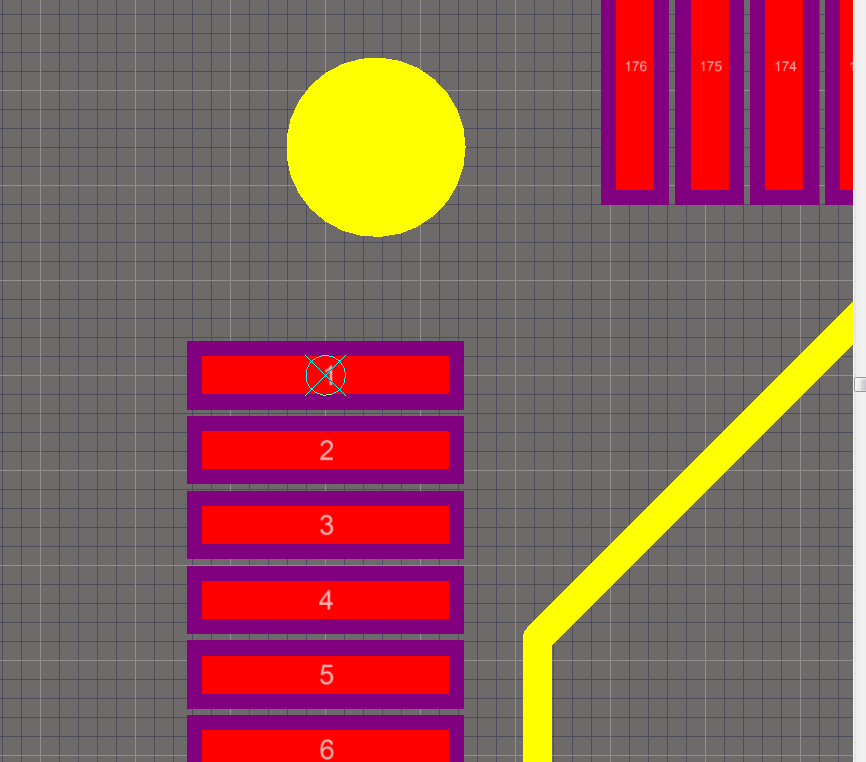

P6J}_0@40QKAS)8QI_WE5OT.png 放大看 1脚 也有相应的标识。 所以不管你原理图器件引脚怎么摆放 元器件的封装对就没问题
红萝卜的蔬菜汤
2楼-- · 2019-07-21 01:34
又大神吗？
红萝卜的蔬菜汤
3楼-- · 2019-07-21 06:36
 精彩回答 2  元偷偷看……
红萝卜的蔬菜汤
4楼-- · 2019-07-21 10:41
是我看错了，还是找错了？
红萝卜的蔬菜汤
5楼-- · 2019-07-21 14:35
有大神吗？
红萝卜的蔬菜汤
6楼-- · 2019-07-21 14:47
