关于两个单片机的串口通信问题

2019-03-24 18:34发布

站内问答 / 51单片机
2878 8 1249

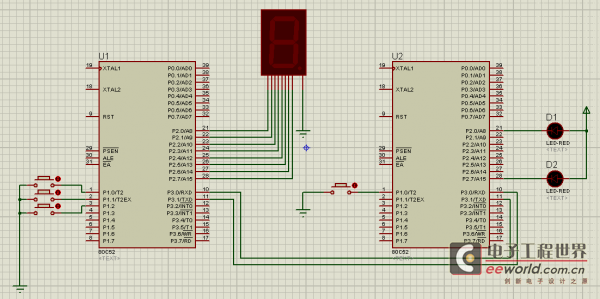

大家好，我是新手，有个问题想请教大家。两个单片机U1（下图左边）和U2（下图右边），都要有收发功能，一个单片机U1根据自己接口的按键，给另一个单片机U2发送控制数据，U2根据收到的数据控制与其相连的的LED亮灭，U2也会根据与自身相连的按键，发送出数据给单片机U1，控制与U1相连数码管的字符显示。下面是代码和原理图，仿真不通过，不知道错在哪里，求高手指导一下。
这里是代码，分别是U1和U2的：
  1. //U1
  2. #include

  4. sbit K1=P1^0;
  5. sbit K2=P1^1;
  6. sbit K3=P1^2;

  8. unsigned char tb;//transmitted byte,所发送的字节
  9. unsigned char rb;//received byte,所接收的字节

  11. void delay(unsigned int i)
  12. {
  13.         unsigned int m,n;
  14.         for(m=i;m>0;m--)
  15.         for(n=125;n>0;n--);
  16. }

  18. void main()
  19. {
  20.         EA=1;//全局中断开
  21.         ES=1;//串口中断开
  22.         ET1=1;//计时器1中断开
  23.         TMOD=0x20;//计时器1工作方式2
  24.         TH1=0xfd;//波特率9600
  25.         TL1=0xfd;
  26.         SCON=0x50;//串口初始化方式1，REN=1，允许接收
  27.         PCON=0x00;//SMOD=0，波特率不倍增
  28.         TR1=1;//打开计时器1

  30.         //tb=0x00;

  32.         while(1)
  33.         {
  34.                 REN=0;
  35.                 //发送
  36.                 if(K1==0)
  37.                 {
  38.                         delay(50);
  39.                         if(K1==0)
  40.                                 tb=0xfe;
  41.                 }

  43.                 if(K2==0)
  44.                 {
  45.                         delay(50);
  46.                         if(K2==0)
  47.                                 tb=0x7f;
  48.                 }

  50.                 if(K3==0)
  51.                 {
  52.                         delay(50);
  53.                         if(K3==0)
  54.                                 tb=0xff;
  55.                 }
  56.
  57.                 SBUF=tb;
  58.                 while(TI==0);
  59.                 TI=0;
  60.
  61.                 //接收
  62.                 REN=1;
  63.                 rb=SBUF;
  64.                 while(RI==0);
  65.                 RI=0;
  66.                 P2=rb;
  67.                 REN=0;
  68.         }
  69. }
复制代码这个是U2的：
  1. //U2
  2. #include

  4. //定义共阴极七段码管的数字0~F，以及小数点、空白、全显示
  5. #define SEG0 0x3f
  6. #define SEG1 0x06
  7. #define SEG2 0x5b
  8. #define SEG3 0x4f
  9. #define SEG4 0x66
  10. #define SEG5 0x6d
  11. #define SEG6 0x7d
  12. #define SEG7 0x07
  13. #define SEG8 0x7f
  14. #define SEG9 0x6f
  15. unsigned char digits[]={SEG0,SEG1,SEG2,SEG3,SEG4,SEG5,SEG6,SEG7,SEG8,SEG9};

  17. sbit K4=P1^0;

  19. unsigned char tb;
  20. unsigned char rb;

  22. void main()
  23. {
  24.         EA=1;//全局中断开
  25.         ES=1;//串口中断开
  26.         ET1=1;//计时器1中断开
  27.         TMOD=0x20;//计时器1工作方式2
  28.         TH1=0xfd;//波特率9600
  29.         TL1=0xfd;
  30.         SCON=0x50;//串口初始化方式1，接收REN=1
  31.         PCON=0x00;//SMOD=0，波特率不倍增
  32.         TR1=1;//打开计时器1
  33.         P2=0xff;
  34.         rb=0;
  35.         while(1)
  36.         {
  37.                 //REN=0;
  38.
  39.                 //发送
  40.
  41.                 if(K4==0)
  42.                 {
  43.                         delay(50);
  44.                         if(K4==0)
  45.                         {
  46.                                 tb=(tb+1)%10;
  47.                                 tb=digits[tb];
  48.                                 SBUF=tb;
  49.                                 while(TI==0);
  50.                                 TI=0;
  51.                         }
  52.                 }
  53.
  54.                 //接收
  55.                 REN=1;
  56.                 rb=SBUF;
  57.                 while(RI==0);
  58.                 RI=0;
  59.                 P2=rb;
  60.                 REN=0;
  61.         }
  62. }
复制代码
[ 本帖最后由 cdinten 于 2013-11-26 19:01 编辑 ] 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
cdinten
1楼-- · 2019-03-24 23:41
头文件包含是正确的，不知道为什么代码中显示不出来~~
zhudabin
2楼-- · 2019-03-25 02:01
什么叫代码中显示不出来？
两个显示没有用延时子函数吧
单片机的串口通信有三条线 “RXD TXD GND ”  两个单片机的GND也要连在一起 为什么没有等待按键弹起的语句 定时器1开中断貌似没用啊
我就大概看了一下吧 我也是刚学的  大家一起讨论讨论
ddlxiaoxu
3楼-- · 2019-03-25 02:11
 精彩回答 2  元偷偷看……
ddlxiaoxu
4楼-- · 2019-03-25 07:58
定时器1 是产生波特率用的
cdinten
5楼-- · 2019-03-25 13:02
你给的演示代码我知道，但是只能从U1发送给U2，要求是U2也能给U1相互发送消息，不知道如何处理。
cdinten
6楼-- · 2019-03-25 15:46
 精彩回答 2  元偷偷看……
