PCF8574驱动蜂鸣器问题

2019-07-20 17:51发布

8460 7

本帖最后由 cang 于 2016-12-21 20:46 编辑

PCF8574驱动蜂鸣器

问题是:用3.3V供电的PCF8574驱动5V或12V的蜂鸣器,能正常开关的电路该怎样设计?最好是PCF8574输出高,蜂鸣器响;输出低,蜂鸣器不响;或者控制信号反相也行,但是初始上电蜂鸣器一定不能响.

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

7条回答

1楼-- · 2019-07-20 21:00

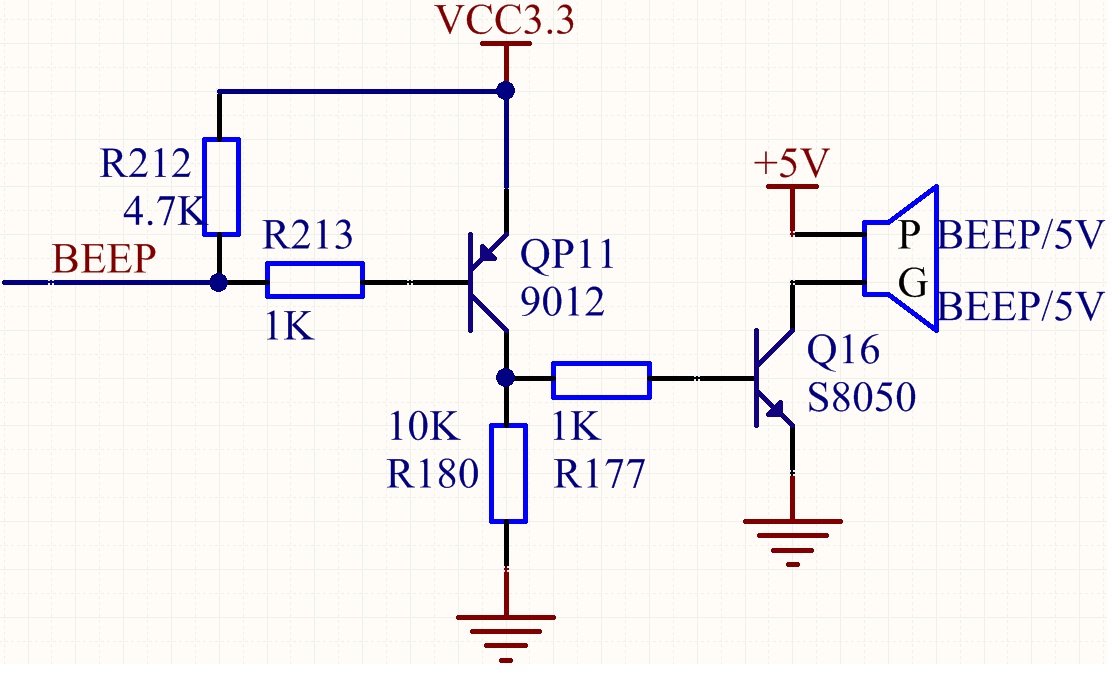

最终电路设计修改成这样,无奈IO口不够用的,用pcf8574扩展了IO口,简单的蜂鸣器电路搞的这么复杂,超级不爽!!!

2楼-- · 2019-07-21 00:33

精彩回答 2 元偷偷看……

3楼-- · 2019-07-21 05:55

晚上设计了这个电路不知道PCF8574能不能正常工作.各位给指导一下,这样我就不用搭电路测试了.

4楼-- · 2019-07-21 08:41

电流都流经芯片了:考虑过芯片的感受吗

5楼-- · 2019-07-21 12:36

精彩回答 2 元偷偷看……

6楼-- · 2019-07-21 12:37

PCF8574的灌电流最大25ma,应该可以一试.
还有其它更好的方案吗???请赐教
