89C52不能下载问题

2019-03-24 18:38发布

站内问答 / 51单片机
7303 10 1036

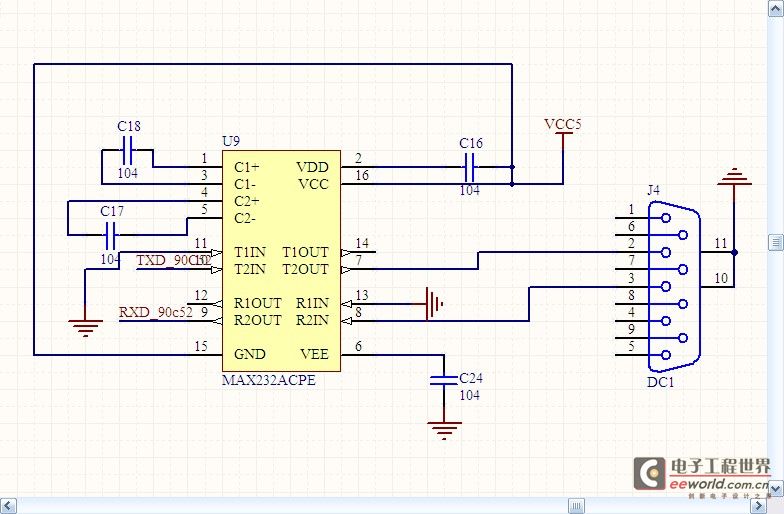

情况如下：自己新制的板子，一开始图有点错误，在板子上改过来了，但是还是不能下载程序，请大家给帮忙分析一下原因，谢谢 232电路 232电路 我在板子上已经把芯片的15脚与焊盘断开，然后接地了

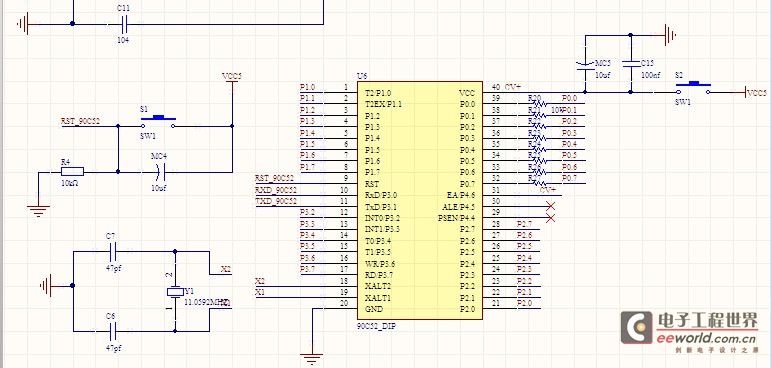

22.jpg 这是我的单片机最小系统电路
恳请各位给分析一下原因，越详细越好，第一次自己制板，谢谢 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
osoon2008
1楼-- · 2019-03-25 01:55
 精彩回答 2  元偷偷看……
philips_lu
2楼-- · 2019-03-25 02:41
这个方法好，但是要先把单片机去掉否则有可能烧毁单片机的IO口，建议先用万用表检查一下MAX232中2脚和6脚对地电压，其中2脚电压应该在7V以上、6脚电压在-3V以下才算正常。如果都正常了直接按照@osoon2008的说法做，当然也可以先检查一下单片机的晶振是否工作，这个可以使用万用表进行测量，如果晶振正常工作18脚的电压在1.2V以上，甚至可以达到3V。
kandy11
3楼-- · 2019-03-25 06:56
串口头没接地啊
ksd
4楼-- · 2019-03-25 08:49
只有带S的才能下载吧，带C的貌似只能用编程器写。
qwqwqw2088
5楼-- · 2019-03-25 14:03
没看出来问题在哪，9芯座没有接地和VCC除了这个原因呢？？
shywjsh
6楼-- · 2019-03-25 14:44
1.首先DB9引脚不可能有10，11脚，不需要接地。
2.DB9的2脚接232的8脚，你接232的7脚。
3.DB9的3脚接232的7脚，你接232的8脚。
4.DB9的5脚要接地。
5.232的11脚与13脚不接地再试试看。
希望这次你能通讯正常！还有焊接，电源都有可能影响通讯的，你先改上面5条试试吧
