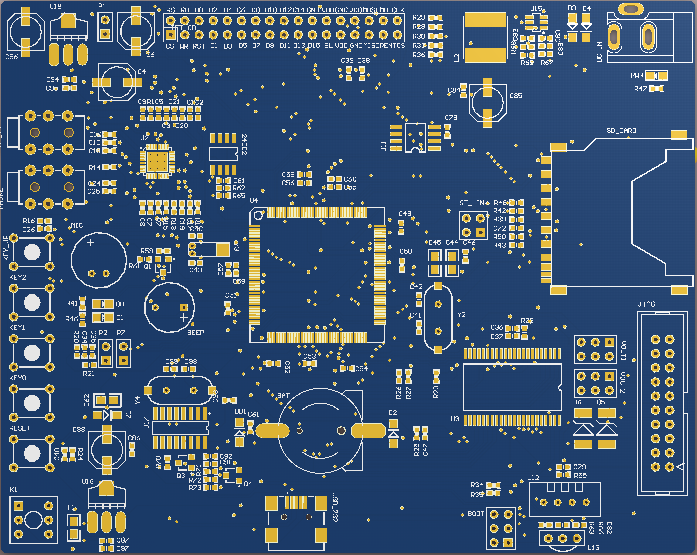

第一次画板子，板子连通性没问题，其他的大神帮我看看能用不这板子做出来。。。

2019-07-20 19:13发布

还没铺铜，信号线和电源线都是用的10mil。。。。。新手刚开时没弄好线宽，照着原子哥F4的原理图做的，这样板子自己旱好还能用么？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

11条回答

1楼-- · 2019-07-20 23:10

精彩回答 2 元偷偷看……

2楼-- · 2019-07-21 04:08

电源线和地线最好大于20mil，敷铜可以对板子信号稳定也有帮助。

3楼-- · 2019-07-21 05:31

电源线需要加粗，一般按1oz铜厚1mm线宽走1A的电流计算

4楼-- · 2019-07-21 06:09

信号线的过孔有点多啊，会破坏地的完整性啊

5楼-- · 2019-07-21 10:07

ShuaiGuo 发表于 2016-10-28 15:06
电源线和地线最好大于20mil，敷铜可以对板子信号稳定也有帮助。

现在都补完线以后电源线改到20MIL好难改了，请问就用10mil可以么？或者最小得多少？

6楼-- · 2019-07-21 15:58

精彩回答 2 元偷偷看……
