最近比賽拿到的417板子，參考了探索者407的SPI讀取章節需要用到rc522，以下是問題和描述。

設定

CPHA=0,CPOL=0,CLK = IDLE LOW，除頻:84/32(最大不能超過10Mbits)，除8(微超頻)除16結果也是一樣

地址描述:

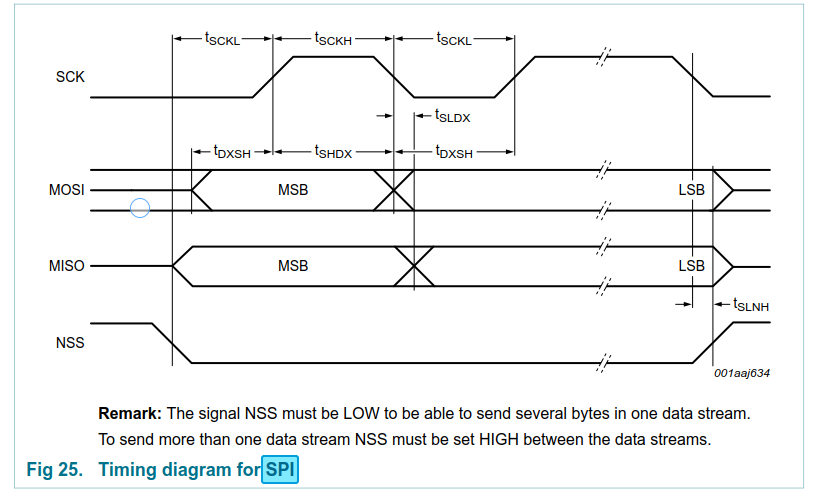

讀時序:

讀取的是=> 1Fh SerialSpeedReg，預設9.6kBd
寫時序正常所以不上寫時序了。
這個讀時序，我的理解->讀一個暫存器->(第一位)先發送讀寫狀態位+地址->第二位隨便發->第三位發0X0結束
使用的是參考SPI實驗的函數 SPI1_ReadWriteByte();
問題: 卻是在第三次調用函數的時候才讀到正確的值。
自己的對讀取的理解是如下，是不是我理解有誤!!
