F407 开发板OV2640 摄像头使用软排线延长后，采集的图像乱码

2019-07-20 20:16发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

11条回答

745021926

1楼-- · 2019-07-21 01:08

线不能太长，而且数据线和控制线要分开

正点原子

2楼-- · 2019-07-21 05:46

拍个你的连接图我看下
我们有30cm的排线,没有问题哦.

myopen_720

3楼-- · 2019-07-21 11:03

回复【3楼】正点原子:
---------------------------------
下面是我用的排线，是已经改短以后的。最初用的排线大约300mm 长，最初使用时好使过一两次，插拔几次，折弯几次后就再也不行了，改短了之后也不行。
过程中观察到以下几个现象：
1. 用杜邦线把0V2640所有引脚往主板预留的插针转接时，图像不好！
2. 使用一根制作质量较好，平行度比较好的300mm+ 的排线延长时，最初好使过一两次，插拔，折弯几次之后，再也不好了！
3.使用其他较短的排线延长时，图像不好！

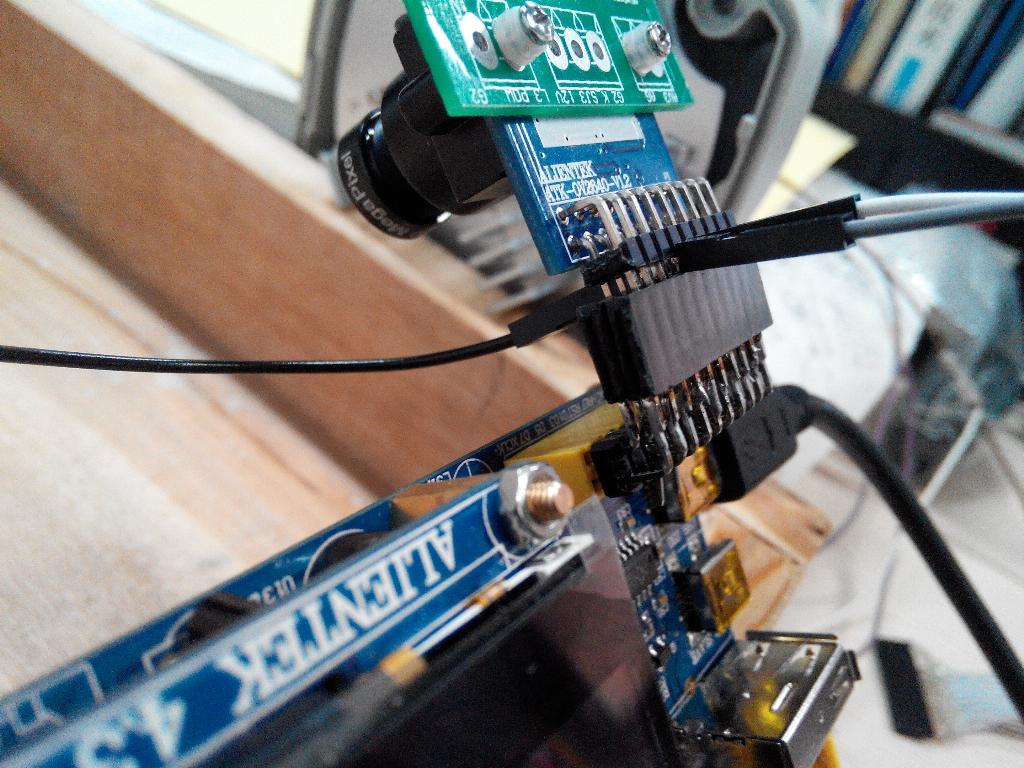

4. 用硬连接插针延长时，图像质量可以！没有乱码现象！
