STM32的USB组合设备：HID与Audio不能共存？

2019-03-23 18:13发布

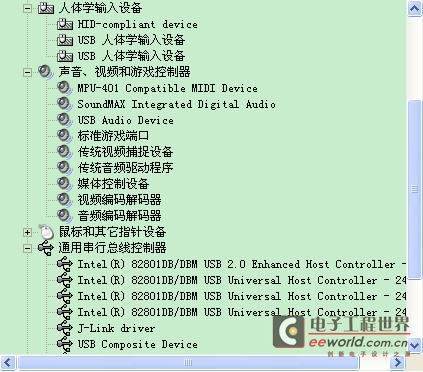

大家好，我试图在STM32的USB平台上建立一个USB Composite device（组合设备）的应用。该组合设备是HID+Audio device。我的软件平台是ST的USB库UM0424（V2.2.0）。在该库提供的例程Audio Speaker的程序中添加HID的应用。现在我已经在Audio Speaker这个例程中修改好了描述符，并使得它在XP系统下枚举成功了，如下图所示。

图中两个USB人体学设备中的一个就是添加进去的HID类设备，USB Audio device就是USB库原本有的音频设备，但是我修改成了USB MIC的应用（原有的库是USB Speaker的功能）。我现在HID的功能就是该USB库中提供的JoystickMouse的功能，实现鼠标的移动的功能。现在我遇到的情况是，我插入设备以后，设备枚举成功提示硬件已安装并可以使用后，我首先不打开PC中的录音设备，首先测试HID的功能，拨动我的开发板上的摇杆，鼠标的箭头能够正常移动。但是一旦我打开PC中的录音设备，Joystick的鼠标的功能就工作不正常了，但是这个时候MIC的音频流传输是正常的。鼠标的工作不正常体现在PC收到的HID report数据是混乱的，与我的摇杆按键毫无关系，以至于鼠标会有很多误操作。我也试图去自己解决这个问题，刚开始的时候我以为是USB的Isochronous传输打断了USB的Interrupt传输，因为Isochronous传输的中断优先级要高于Interrupter的传输的中断，所以我就把两个传输的中断优先级设成一样，然而我得到的结果是一样的。后来我怀疑音频的Isochronous传输端点的FIFO与HID的Interrupter传输端点的FIFO有重叠，我计算了我在程序中设置的两个端点的缓冲区PMA地址与大小，我设置的地址确实没有重叠。并且ST提供的STM32F10xxx的参考手册上说，设置好了缓冲区地址与大小的端点，在IN传输和OUT传输的过程中是不会影响别的端点的缓冲区的内容的。我现在已经想不到解决办法了，我已经被这个问题卡了三天了。请大家帮帮我吧，我这个课题比较紧，没几天就得交工了。谢谢了！ [ 本帖最后由 lvxn 于 2011-10-10 22:15 编辑 ] 此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
