mack13013 发表于 2016-7-10 13:29 如果是用作输入的话,GPIO脚接的是MOS的G,MOS的G极电容极小,0.33mA足以让MOS的G极电容瞬间灌满,电压就升 ...
q164129345 发表于 2016-7-10 19:17 感谢你的详细解析
最多设置5个标签!

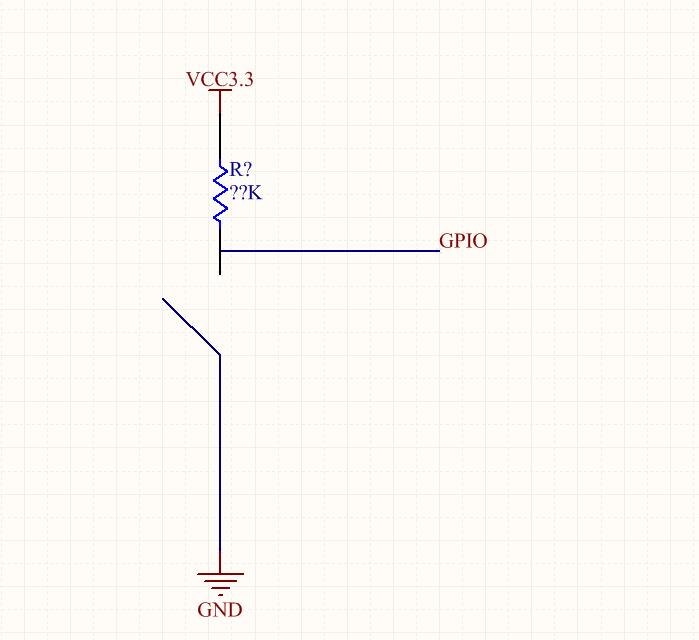

如果是用作输入的话,GPIO脚接的是MOS的G,MOS的G极电容极小,0.33mA足以让MOS的G极电容瞬间灌满,电压就升上来了。实际上稳定之后,拉阻上几乎无电流,因为MOS的G极阻抗>>10K。
你也可以这样考虑,上拉电阻和MOS的输入阻抗组成分压电路,因为MOS的输入阻抗>>10K,所以最后的输入电压大概在VCC左右,并且流经拉阻的电流I=VCC/(10K+Rg),其中Rg是MOS的输入阻抗。
因为Rg>>10K,所以流经拉阻的电流I<<VCC/10K=0.33mA。
感谢你的详细解析
你的设计如果关心Tr的话,需要使用mos管G脚电容的方式理解,否则的话,直接用MOS的输入阻抗和拉阻分压的方式理解就可以了。
