看不懂一个关于三相无刷电机驱动的电路

2019-07-20 21:54发布

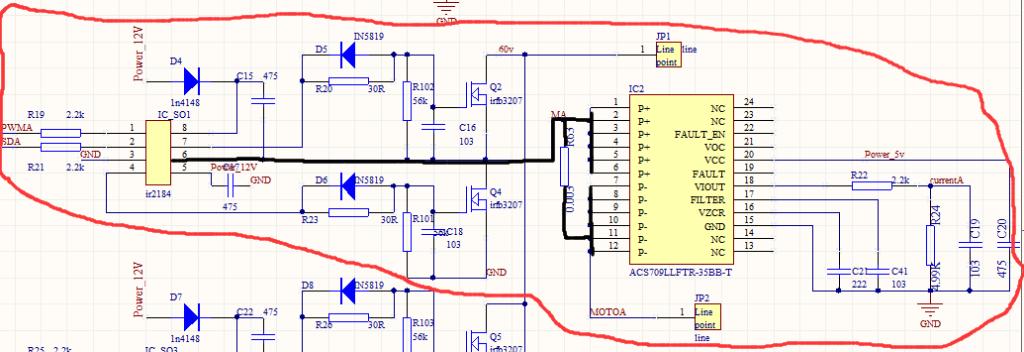

上图红 {MOD}圈起来的部分是电机其中一相的控制电路,右边的ACS709芯片是电流检测用的,ir2184是半桥驱动芯片,下图是ir2184的datasheet说明,但对第6脚的输出看不懂,datasheet里说Vs是高压侧浮动供应返回,不知什么意思
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
保夫鲁沙
1楼-- · 2019-07-20 22:37
H桥(上下桥均为N MOS)驱动芯片,VS一般接输出,同时和芯片VCC之间并联一个电容,自举升压驱动上桥,你对着芯片手册分析就知道了。
玉面飞龙
2楼-- · 2019-07-21 03:47
你好,一般来说N沟道的MOS组成的半桥,上桥臂可以用三极管或者专用的MOS驱动芯片来驱动的。
三极管因为没有死区时间管理,所以需要在程序里面多加注意。TI的EPWM外设提供了死区管理。防止半桥的共态导通。
而专用的半桥驱动芯片或者全桥驱动芯片,往往提供了这样的死区时间管理,有些还会以延时电阻的方式给出。比如HIP4082,LM5106等等。
但是有一个问题。比如电动车里面,我的驱动芯片供电只有12V但是电动车的电池是48V的。大家知道。N沟道MOS要开启,必须GS之间要有足够的电压。
利用二极管和电容构成的自举电路,使得驱动芯片在驱动上桥MOS栅极时拥有足够的电压,以确保MOS被开启。
对于半桥或者全桥驱动芯片而言。MOS的工作电压与芯片的供电电压差别越大,自举电路就越重要。
玉面飞龙
3楼-- · 2019-07-21 08:14
 精彩回答 2  元偷偷看……
莆田
4楼-- · 2019-07-21 09:12
回复【4楼】玉面飞龙:
---------------------------------
图中VS输出给电机的其中一条PWM控制线,这VS的输出有什么用呢?
玉面飞龙
5楼-- · 2019-07-21 10:53
回复【5楼】莆田:
---------------------------------
用来给VS一个参考连接啊。开启MOS必须要使得VG》VS啊。怎么确保VG》VS了呢?就要采到VS也是为了保证上桥MOS正常开启。
Qlm
6楼-- · 2019-07-21 10:58
玉面飞龙 发表于 2015-4-30 23:33
回复【5楼】莆田:
---------------------------------
用来给VS一个参考连接啊。开启MOS必须要使得VG》VS啊 ...

大神,请问你QQ多少,我也在做2184的H桥驱动,有些不懂的想问问你
