SW device找不到,查看其他帖子的都解决不了

2019-07-20 22:09发布

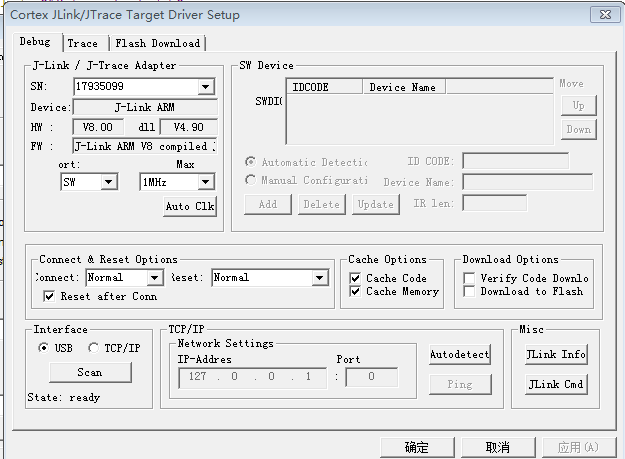

用Jlink下载时,SW Device  总是找不到?

boot0和boot1都通过电阻连接到了地上 sw device 不能识别 sw device 不能识别
并且程序下载其他板子时可以正常下载
下载口JTRST是高电平
JTDI是高电平
JTMS是高电平
JTCK是低电平

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
路世英
1楼-- · 2019-07-20 23:18
这个问题确实比较头疼,之前我也遇到过好多次,不过后来都解决了
1、这一点最为重要,CPU最小系统电路有问题,建议仔细检查最小系统电路,有的管脚是直接接地,有的管脚是通过电容接地,一定要搞清楚。还有就是模拟电源也一定要给,如果没有给模拟电源的话,单片机是不能工作的;
2、如果采用的是4针下载电路,上下拉电阻选择10k,另外的两个电阻建议使用22欧姆,如果用的是10k,也会出现上面的问题;
3、晶振电路是必须检查的。单片机在第一次烧写程序的时候,是与晶振电路无关的。除此之外,都要用到晶振电路;
4、最后一个问题,就是焊接问题。虚焊、连焊是硬件开发人员的杀手,如果真要是焊接问题,那只能慢慢检修了。
谢谢。
zdfwyh
2楼-- · 2019-07-21 02:19
 精彩回答 2  元偷偷看……
正点原子
3楼-- · 2019-07-21 07:42
B0接3.3试试
