通过STM32 PWM做的简易三相电流、三相电压发生器

2019-07-20 22:15发布

本帖最后由 zgp0518 于 2019-4-30 07:58 编辑

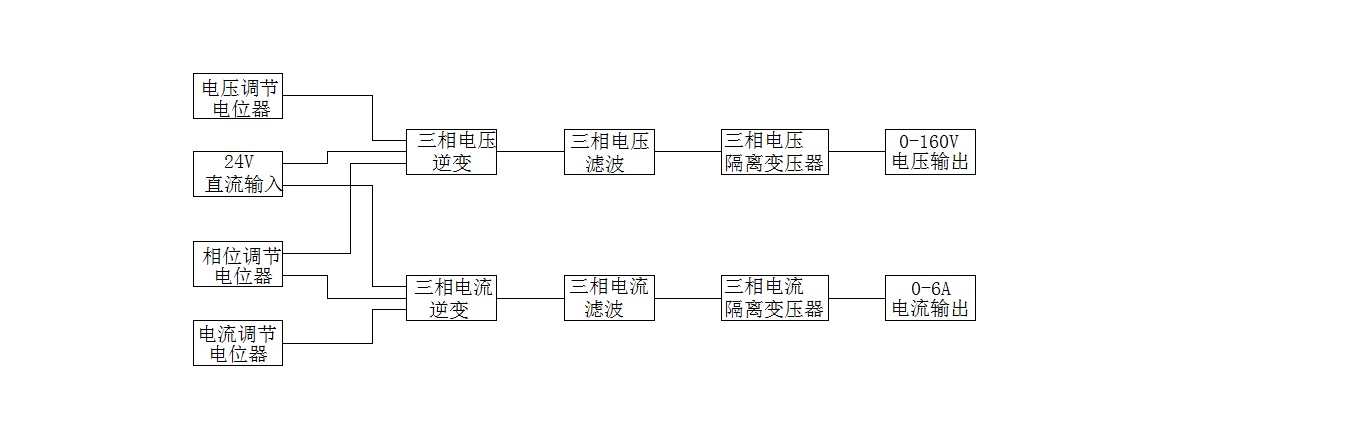

由于在工作中调试需要用到三相可调电压和电流源,因此根据三相逆变的原理做了这个简单的电压电流源。
1.整个装置的输入电源为直流24V,并通过7812和7805输出12V逆变控制电压和5V STM32电源。
2.逆变由STM32的TIM2和TIM3的PWM功能,通过查表法输出SPWM脉冲信号到IR2104控制MOS管输出功率脉冲,经过滤波后成为三相正弦波输出。输出电压高低由电压、电流电位器来调节。电位器输出电压通过AD转换后控制SPWM脉宽,实际输出范围为0-10V三相交流电压。
3.最终输出是电压源输出还是电流源输出由隔离变压器来控制,最终输出电压源0-160V和电流源0-6A。电流源0-6A是模拟电流互感器的输出,实际输出电压是0-1V,短路输出后电流是0-6A.
4. 电流和电压由于有时候会同时接入测量装置回路中,因此必须使用隔离变压器。
5. 电流和电压的相位由相位电位器来控制,来调节输出的功率因素。
6. 由于没有使用电路内部的测量回路,实际输出值需要外部测量,因此也没有做显示功能,因此没有做按键直接数控,用电位器来做调节,简化控制。
游客,如果您要查看本帖隐藏内容请回复

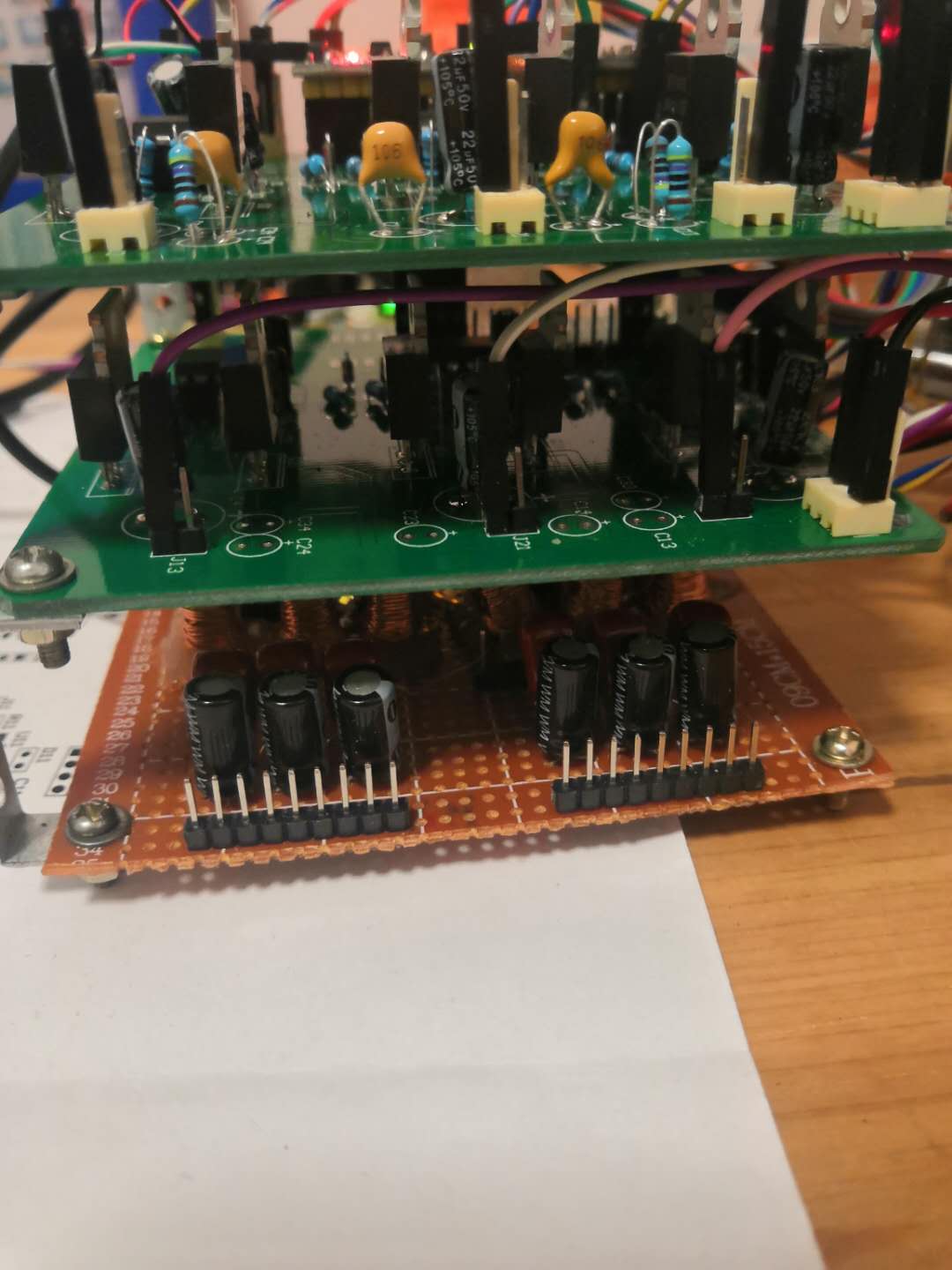

8.jpg 2.jpg 6.jpg 3.jpg
