我的单片机控制双向可控硅不能正常导通请大家看下~

2019-03-24 19:06发布

站内问答 / 51单片机
12752 3 1284
  1. //程序功能1602液晶第一行显示"0123456789ABCDEF";第二行显示"!@#$%^&*()<>{}?+";
  2. #include "reg52.h"
  3. #define uchar unsigned char
  4. #define uint unsigned int

  6. sbit rs=P1^0;//H数据，L命令
  7. sbit lcden=P1^1;//高脉冲使能，使能脉宽最小150ns
  8. sbit kong=P1^2;
  9. sbit ok=P1^3;
  10. sbit jia=P1^4;

  12. uchar code table1[]="error!";
  13. uchar code table2[]="0123456789";
  14. uchar code table3[]="SetSpeed:";
  15. uchar code table4[]="  OK!  ";
  16. uchar code table5[]="Return.";
  17. uchar pp=0;
  18. uchar biaozhi=0;
  19. uchar jishu=0;
  20. uchar oksign=0;
  21. uchar anjiang=0;
  22. uchar dingshi=0;
  23. uchar chufa=0;
  24. void zhongduan_init(void)
  25. {
  26.         IT0=1;
  27.         EX0=1;
  28.         TMOD=0x02;
  29.         ET0=1;
  30.         TH0=TL0=(256-200);
  31.         //EA=1;
  32. }
  33. void delay(uchar x)//1MS定时
  34. {        uint y;
  35.                         for(;x>0;x--)
  36.          {
  37.                 for(y=123;y>0;y--)
  38.                                 {};
  39.          }
  40. }
  41. void lcdwrdata(uchar dat)
  42. {        rs=1;//写数据时RS拉高
  43.         lcden=1;
  44.         P2=dat;
  45.         delay(6);
  46.         lcden=0;
  47.         delay(6);
  48. }
  49. void lcdwrcom(uchar cdat)//写指令数据到LCD
  50. {        rs=0;//写指令时RS拉低
  51.         lcden=1;
  52.     P2=cdat;//
  53.         delay(6);//不加此延时将导致不能写入指令，但能写入显示数据
  54.         lcden=0;
  55.         delay(6);
  56. }
  57. void lcd_init()
  58. {
  59.         lcdwrcom(0x38);//0x38设置显示模式为：16X2 显示,5X7 点阵,8 位数据接口
  60.         lcdwrcom(0x0c);//打开显示光标闪烁
  61.         lcdwrcom(0x06);//
  62.         lcdwrcom(0x01);//
  63. }
  64. void key(void)
  65. {
  66.         jia=1;
  67.         ok=1;
  68.         if(anjiang==0)
  69.         {
  70.                 if(jia==0)
  71.                 {
  72.                    jia=1;
  73.                         if(jia==0)
  74.                                 {
  75.                                         delay(70);
  76.                                         if(jia==0)
  77.                                                 jishu++;
  78.                                 }
  79.                 }
  80.         }
  81.         if(ok==0)
  82.                 {
  83.                    ok=1;
  84.                         if(ok==0)
  85.                                 {
  86.                                         delay(70);
  87.                                         if(ok==0)
  88.                                                 oksign=1;
  89.                                 }
  90.                 }
  91. }

  93. void lcd_dong(uchar aj,uchar ao)
  94. {
  95.                 uchar n=0;
  96.                 static uchar xiaobiao=0;
  97.                 if(jishu>5)
  98.                 {
  99.                         lcdwrcom(0x01);
  100.                         lcdwrcom(0x00|0x80);
  101.                         for(n=0;n<6;n++)
  102.                         {
  103.                                 lcdwrdata(table1[n]);
  104.                                 //delay(30);
  105.                         }
  106.                                 lcdwrcom(0x45|0x80);
  107.                                 for(n=0;n<7;n++)
  108.                                 {
  109.                                         lcdwrdata(table4[n]);
  110.                                 //        delay(30);
  111.                                 }

  113.                         jishu=0;
  114.                         xiaobiao=1;
  115.                 }
  116.         else
  117.         {
  118.                 if(xiaobiao==0)
  119.                 {
  120.                         lcdwrcom(0x09|0x80);
  121.                         lcdwrdata(table2[aj]);
  122.                         //delay(100);
  123.                         if(anjiang==0)
  124.                         {
  125.                                 if(ao==1)
  126.                                 {
  127.
  128.                                 oksign=0;
  129.                                 anjiang=1;
  130.                                 lcdwrcom(0x45|0x80);
  131.                                 for(n=0;n<7;n++)
  132.                                         {
  133.                                                 lcdwrdata(table5[n]);
  134.                                         //        delay(30);
  135.                                         }
  136.                                 EA=1;
  137.
  138.                                 }
  139.                         }
  140.                                 else if(anjiang==1)
  141.                                 {
  142.
  143.                                         if(ao==1)
  144.                                         {
  145.
  146.                                         oksign=0;
  147.                                         anjiang=0;
  148.                                         lcdwrcom(0x45|0x80);
  149.                                         for(n=0;n<7;n++)
  150.                                         {
  151.                                                 lcdwrdata(table4[n]);
  152.                                         //        delay(30);
  153.                                         }
  154.
  155.
  156.                                         kong=1;
  157.                                         EA=0;
  158.                                         }
  159.                                 }
  160.                 }
  161.                         else
  162.                         {
  163.                                 jishu=0;
  164.                                         if(ao==1)
  165.                                 {
  166.                                         lcdwrcom(0x00|0x80);
  167.                                         for(n=0;n<9;n++)
  168.                                         {
  169.                                                 lcdwrdata(table3[n]);
  170.                                         //        delay(30);
  171.                                         }
  172.                                         xiaobiao=0;
  173.                                         oksign=0;
  174.                                 }
  175.
  176.                         }
  177.         }
  178. }
  179. void main()
  180. {        uchar n;
  181.         kong=1;
  182.         jishu=0;
  183.         zhongduan_init();
  184.         delay(200);
  185.         lcden=0;
  186.         lcd_init();
  187.         lcdwrcom(0x00|0x80);
  188.         for(n=0;n<9;n++)
  189.         {
  190.                 lcdwrdata(table3[n]);
  191.                 delay(100);
  192.         }

  194.         lcdwrcom(0x45|0x80);
  195.         for(n=0;n<7;n++)
  196.         {
  197.                 lcdwrdata(table4[n]);
  198.                 delay(100);
  199.         }
  200.         while(1)
  201.         {
  202.         /*        if(biaozhi==1)
  203.                 {
  204.                         delay(3);
  205.                         if(pp>=1)
  206.                                 kong=0;
  207.                 }
  208.                 delay(3);
  209.                 kong=1;
  210.                         biaozhi=0;*/
  211.                 lcd_dong(jishu,oksign);
  212.         //        if(anjiang==0)
  213.             key();
  214.
  215.
  216.         }
  217. }
  218.         void guoling(void) interrupt 0
  219.         {
  220.                 TR0=1;
  221.
  222.
  223.
  224.                                 //delay(10);
  225.                                 //kong=0;
  226.                                 //delay(9);
  227.                         //kong=1;
  228.                                 //delay(1);
  229.                                 /*switch (jishu)
  230.                                 {
  231.                                 case 0: {kong=1;break;}
  232.                                 case 1: {delay(4);kong=0;delay(6);kong=1;break;}
  233.                                 case 2: {delay(3);kong=0;delay(7);kong=1;break;}
  234.                                 case 3: {delay(2);kong=0;delay(8);kong=1;break;}
  235.                                 case 4: {delay(1);kong=0;delay(9);kong=1;break;}
  236.                                 case 5: {kong=0;delay(10);kong=1;break;}
  237.                                 }*/
  238.         }
  239.                 void us(void) interrupt 1  //200us
  240.                 {
  241.                         dingshi++;
  242.
  243.                                         if(dingshi==10)
  244.                                         {

  246.                                                 kong=0;
  247.                                         }
  248.                                                 //kong=0;
  249.                                         if(dingshi==45)
  250.                                                         {
  251.                                                                 TR0=0;
  252.                                                                    dingshi=0;
  253.                                                                 kong=1;
  254.                                                         }
  255.
  256.                 }

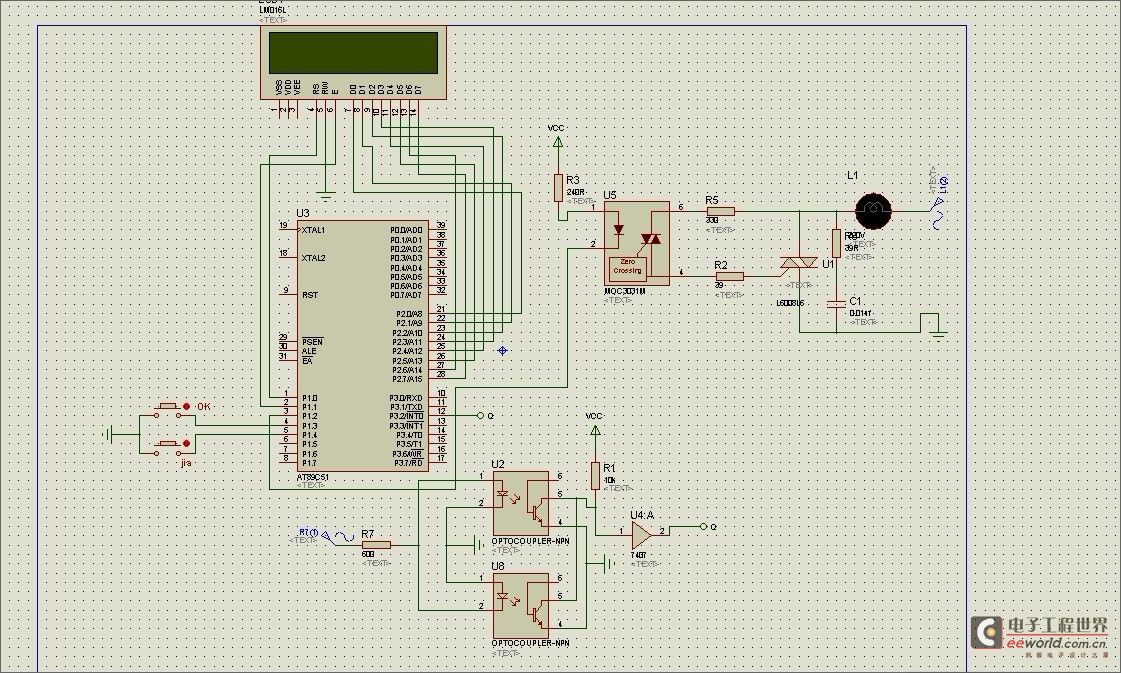

复制代码 未命名.jpg 此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
fengtianzhifeng
1楼-- · 2019-03-24 22:32
大家给个回复啊~都困扰好长时间了~
chunyang
2楼-- · 2019-03-25 03:10
怎么个不能正常导通？简单的贴代码没有意义，详细描述你的设计目的和问题现象。
xjj850205
3楼-- · 2019-03-25 07:10
