请问排线的两头对应关系是怎样的

2019-07-20 23:08发布

7193 4

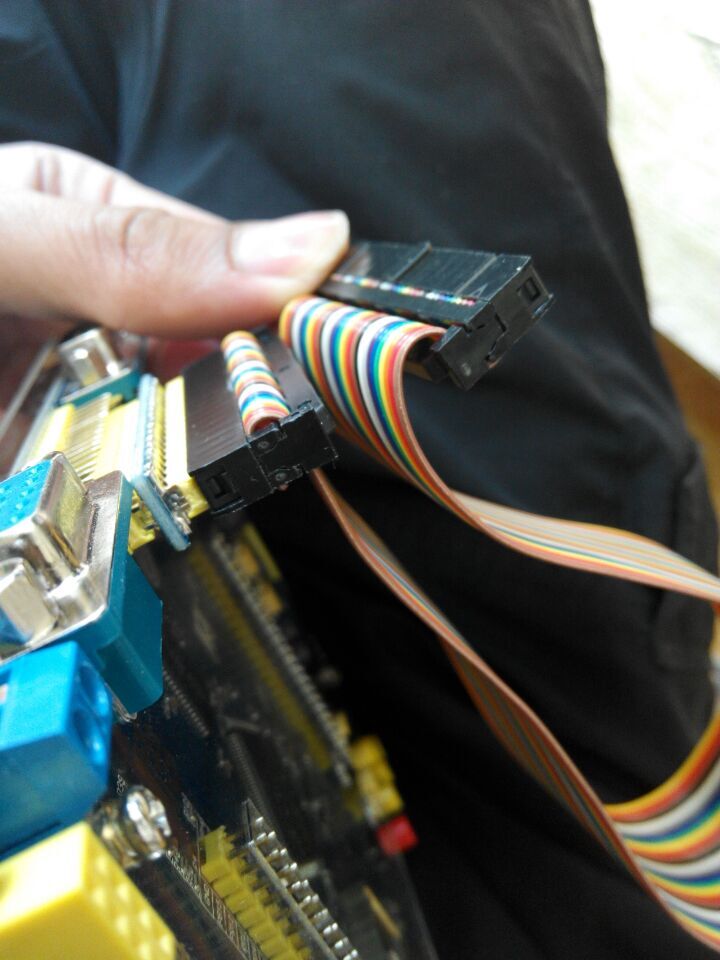

如图，请问我的连接方式对吗？
我用排除法得到这种连接方式，可是又觉得有一点不妥：
如果排线两端的插槽是一样的结构，那么两边的插槽的对应关系应该是十行对应，两列对调的关系啊。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-07-21 01:18

精彩回答 2 元偷偷看……

2楼-- · 2019-07-21 05:09

我上面的描述不太简洁，那个插槽是17x2的。下面用图描述一遍。


如上面的第一张图，两个插槽的孔应该是一一对应的吧，但是插LCD的时候要把一个插槽翻过来，不就是对调了吗。但是如果对调了就根本没有对应LCD的插法了。
我身边没有任何测量工具，虽然这个问题很LOW，但是搞错了会烧板子，还是请大家帮我解除疑惑吧。

3楼-- · 2019-07-21 07:00

精彩回答 2 元偷偷看……

4楼-- · 2019-07-21 09:18

xuande 发表于 2016-4-2 12:39
下面图是复制你LZ位最下面的图。
这种接法，同一位置的孔是连通的。

我突然明白了，不必和我解释了，多谢。
