正点原子ATK-2MD4850 步进电机驱动器(48V 5A,128细分)资料下载

2019-07-20 23:16发布

ALIENTEK ATK-2MD4850两相步进电机驱动器相关资料,请在本帖子下载。
购买地址:https://item.taobao.com/item.htm?id=537103535920

相关参数:
1,供电范围:12V-48VDC
2,适合电机:42/57/86电机
3,驱动电流:5A(峰值)
4,细分设置:16档,最高128细分
5,电流设置:16档,0.75A~5.0A
6,保护功能:欠压、过流、过热
7,脉冲频率:20Hz~100Khz
8,工作温度:-10°~60°

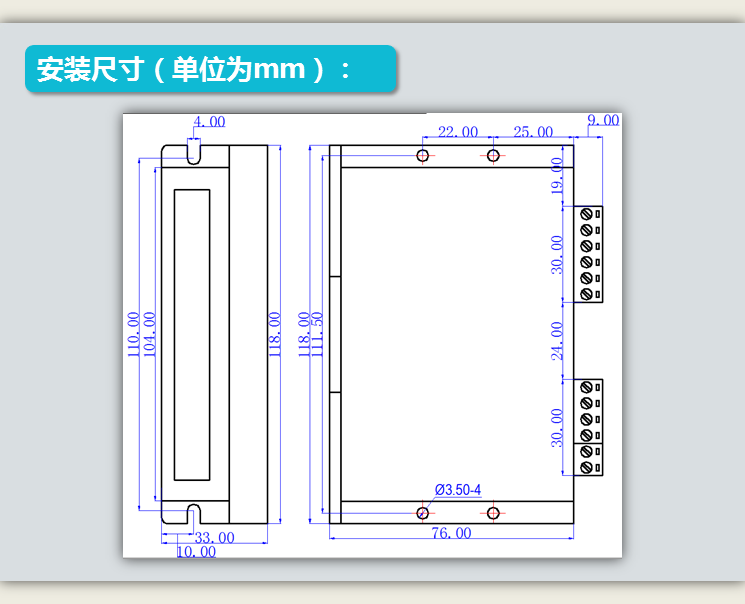

9,外形尺寸:118*76*33mm
--------------------------------------------------------------------------------------------------------------
资料下载地址: 18,ATK-2MD4850步进电机驱动器.rar (4.33 MB, 下载次数: 68795) 2016-8-16 16:20 上传 点击文件名下载附件


友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
47条回答
fengzhicheng
1楼-- · 2019-07-21 03:56
 精彩回答 2  元偷偷看……
正点原子
2楼-- · 2019-07-21 07:35
 精彩回答 2  元偷偷看……
flyincunt
3楼-- · 2019-07-21 11:48
没有加减速,无实用价值,只能玩玩
huyang201306
4楼-- · 2019-07-21 12:06
下载下来后打不开
康仔呦
5楼-- · 2019-07-21 17:04
沙发,又出新板子了啊
Electronic
6楼-- · 2019-07-21 21:38
 精彩回答 2  元偷偷看……
