2019-07-20 23:30发布
xkwy 发表于 2016-3-6 16:46 既然你要的是方波，那就很简单了，一个定时器就搞定 可以使用TIMx->CCMRx[OCxM] = 011b，
正点原子 发表于 2016-3-6 21:59 你gf???
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 sinfree 的问题《如何用F403输出四路频率占空比相同，相位不同方波PWM。(步进电机)》','https://www.xiaopingtou.net/q-124229.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

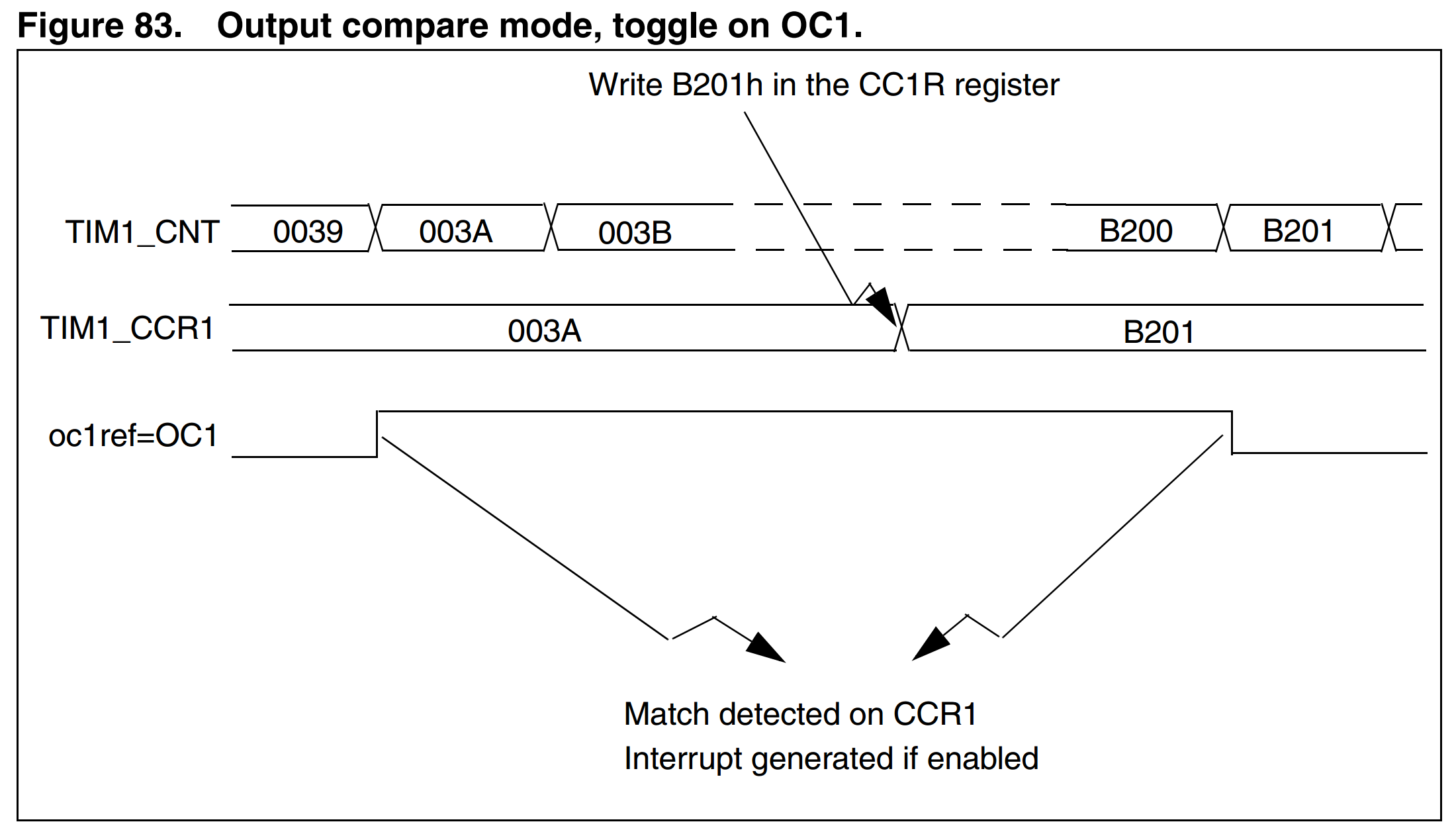

可以使用TIMx->CCMRx[OCxM] = 011b，
设置为CCRx比较成功后即反转相应的引脚，
那么设置不同的CCRx，即可设置反转的时刻，相位就不一样了。
如果相位差超过180°，那么再使用TIMx->CCER[CCxP]一次性反转180°，
再配合不同的CCRx即可实现0-360°的任意相位，四个通道任意调节，
而且保证绝对同频，方波。
建议你看看参考手册详细了解。
-------不正经的分割线-------
你gf???
单身狗！
