请教下原子哥关于4线电阻触摸板的电路

2019-07-21 00:13发布

原子哥你好，有个4线电阻触摸板的电路问题想请教下你：

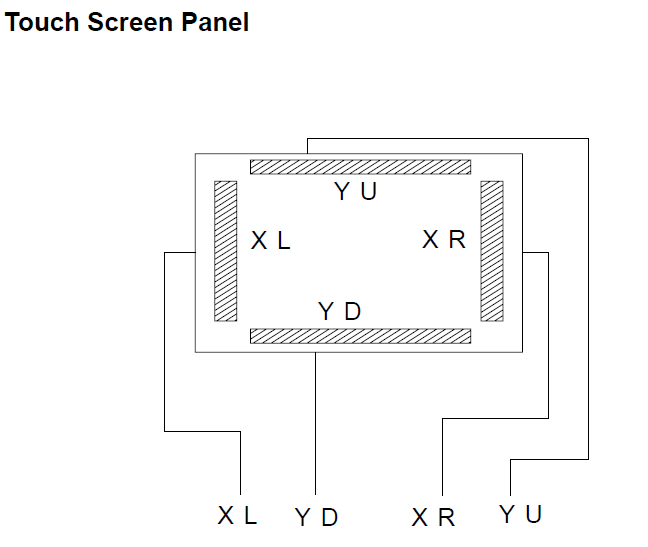

我手头上有个4.3寸的TFT屏，带4线电阻触摸板，由于屏自身并没有电阻触摸芯片，只是单纯地引出了4根线（如上图）

我想在自己的电路板加个XPT2046来处理这4根线的数据，我知道上面4根线跟下图的XP、YP、XN、YN这4个管脚相连，但不知道哪根线对哪个脚，还请原子哥指点，谢谢！

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-21 03:20

XL接XP，XR接XN，YU接YP，YD接YN

2楼-- · 2019-07-21 05:32

八度空间发表于 2016-1-15 07:58
XL接XP，XR接XN，YU接YP，YD接YN

如果我把横屏变成竖屏，那上面的接法需要修改不？

3楼-- · 2019-07-21 06:01

FreeRTOS 发表于 2016-1-15 10:11
如果我把横屏变成竖屏，那上面的接法需要修改不？

横屏和竖屏只是你算法上的问题，跟硬件无关
